Υ.Α. ΔΜΕΟ/Ο/613/2011 (ΦΕΚ 905/Β` 20.5.2011)

2.1 Ζώνη Προειδοποίησης
Είναι η περιοχή στην οποία, ενώ διατηρούνται τα κανονικά γεωμετρικά χαρακτηριστικά της οδού, τοποθετείται η προειδοποιητική σήμανση για το εργοτάξιο. Αυτή η σήμανση προετοιμάζει τους οδηγούς για τις αλλαγές που θα συναντήσουν (λόγω του εργοταξίου) στη διατομή, στα γεωμετρικά χαρακτηριστικά και στις συνθήκες κυκλοφοριακής ροής.
Σε υπεραστικές ή περιαστικές οδούς, ανάλογα με τη σοβαρότητα της εκτροπής, τον κυκλοφοριακό φόρτο και τα γεωμετρικά χαρακτηριστικά της οδού, το μήκος της ζώνης προειδοποίησης είναι: ..... 800 έως 2000m
Στη ζώνη προειδοποίησης γίνεται και η προσαρμογή του ορίου ταχύτητας στις συνθήκες που διαμορφώνονται, λαμβάνοντας υπόψη τις τοπικές συνθήκες και τη γεωμετρία της οδού. Η μείωση του ορίου ταχύτητας γίνεται, ανάλογα με το χαρακτηριστικά της οδού, με βήματα:
σε υπεραστικές και περιαστικές οδούς .........................20 km/h
σε αστικές οδούς .....................................................................10 km/h
Σε αστικές οδούς, το μήκος της εν λόγω ζώνης καθορίζεται, ανάλογα με τις γενικές κυκλοφοριακές συνθήκες της ευρύτερης περιοχής σύμφωνα με τη σχετική μελέτη που εκπονείται. Μετρώντας από το σημείο έναρξης των εργασιών το μήκος της ζώνης θα είναι οπωσδήποτε: ............................................................> 1 _{ΠΟΤ
όπου ΠΟΤ: πλευρά οικοδομικού τετραγώνου}
2.2 Ζώνη Συναρμογής Εισόδου

Σε αυτήν γίνεται η μείωση του αριθμού ή/και του πλάτους των λωρίδων κυκλοφορίας ή/και η μετάβαση σε άλλο, εκτός της κύριας κατεύθυνσης κυκλοφορίας, οδικό δίκτυο το οποίο μπορεί να προσφέρει την απαιτούμενη εξυπηρέτηση.
Οι εν λόγω μεταβολές γίνονται σε μήκος συναρμογής .........100-600m.

• Η μεταβολή του πλάτους γίνεται με κλίση: επιθυμητή.......................................1:50
• ελάχιστη: - σε κανονικές περιπτώσεις.............................1:25
  - σε εξαιρετικές περιπτώσεις αστικών οδών............... 1:10

Κατά το γεωμετρικό σχεδιασμό πρέπει να λαμβάνονται υπόψη οι ελάχιστες τιμές του Πίνακα Δ-1 στο Παράρτημα Δ, στο οποίο παράλληλα παρουσιάζονται και οι γεωμετρικές διαμορφώσεις έναρξης και πέρατος εκτροπής λωρίδων κυκλοφορίας για τις ανάγκες εργασιών συντήρησης κτλ. (βλ. Σχήματα Δ-3 και 4) επί κατασκευασμένου αυτοκινητοδρόμου με 2 και 3 λωρίδες κυκλοφορίας ανά κατεύθυνση. Η ταχύτητα για το σχεδιασμό των εκτροπών θα λαμβάνεται από τον Πίνακα 2.2.-1.
Όλες οι προαναφερόμενες απαιτήσεις ισχύουν και στις τρεις ζώνες της περιοχής του εργοταξίου.

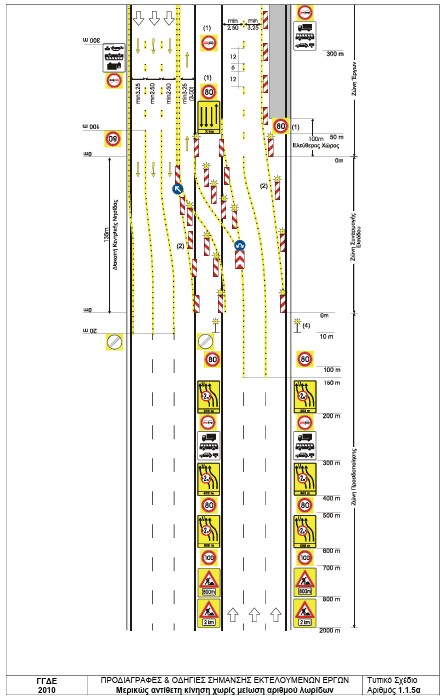

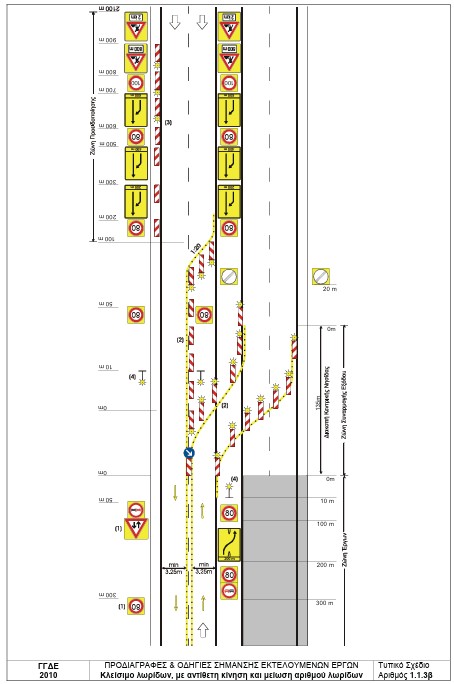

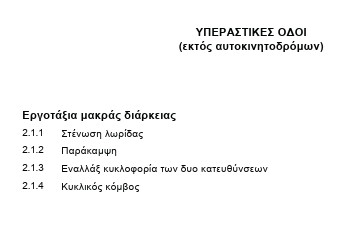

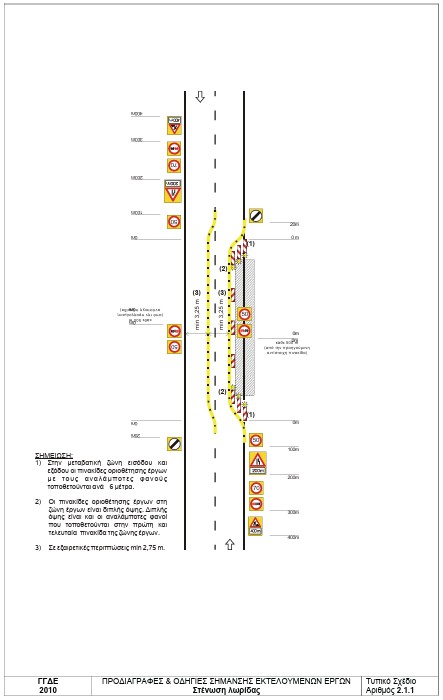

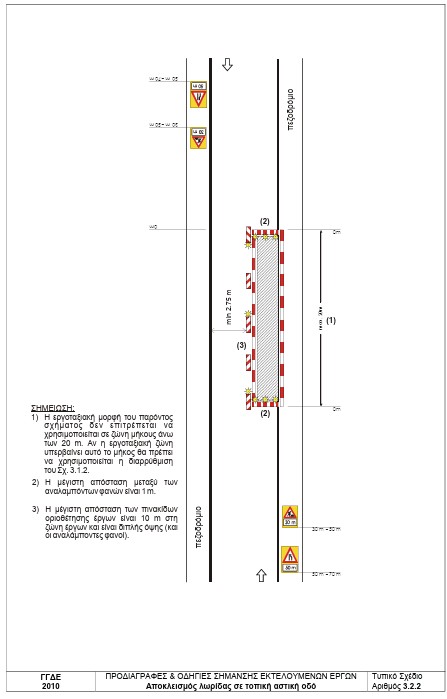

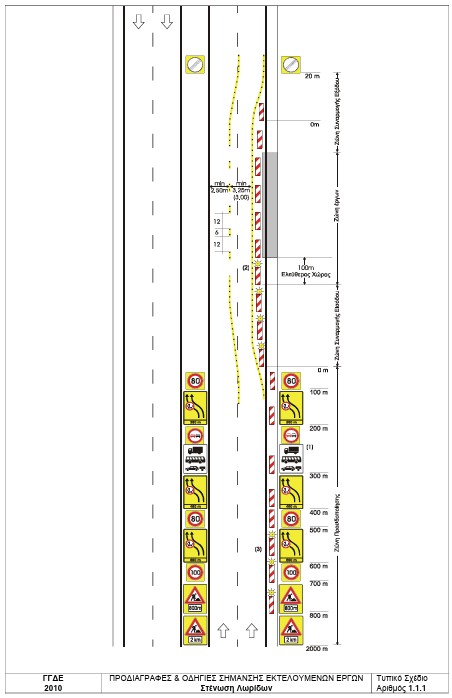

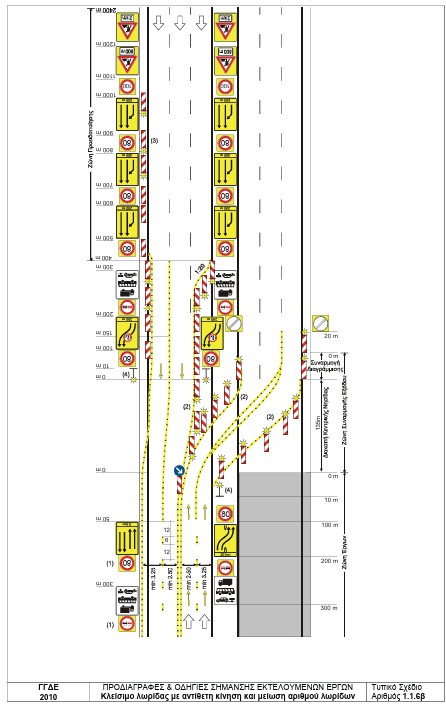

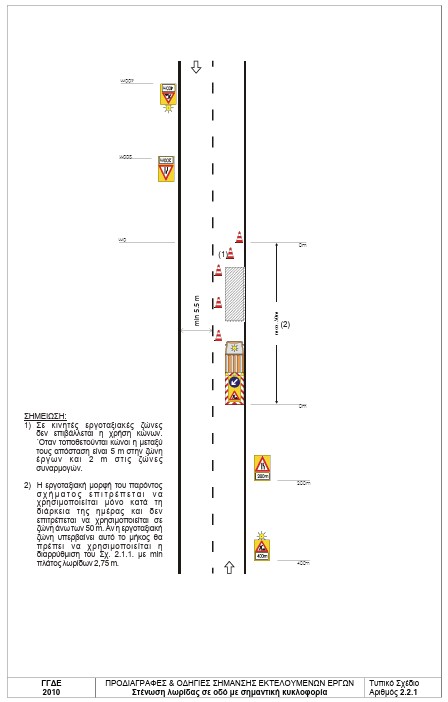

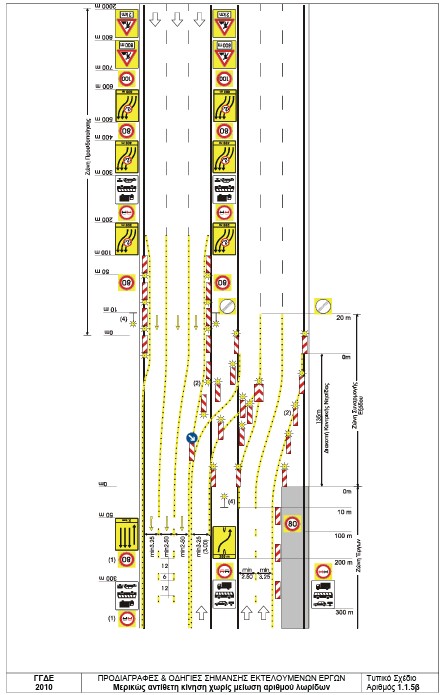

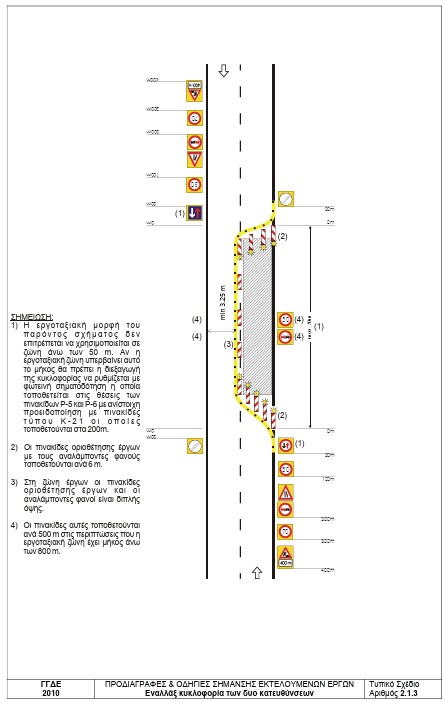

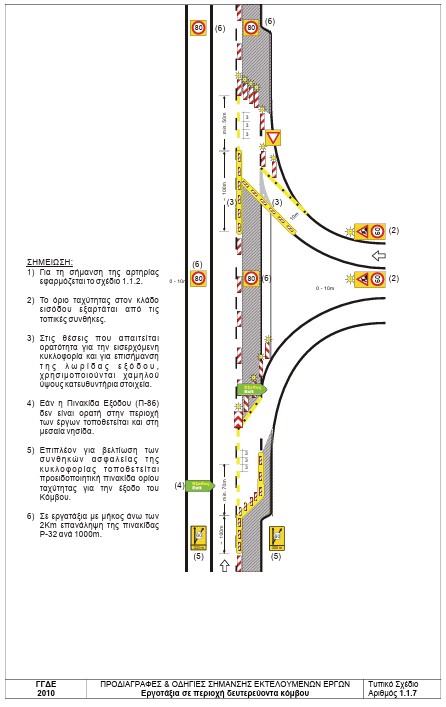

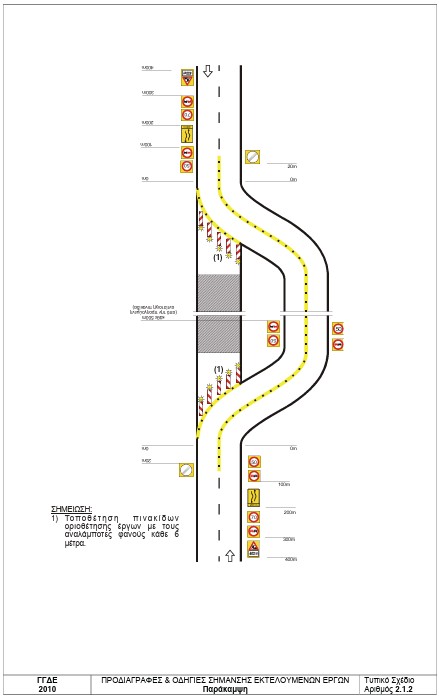

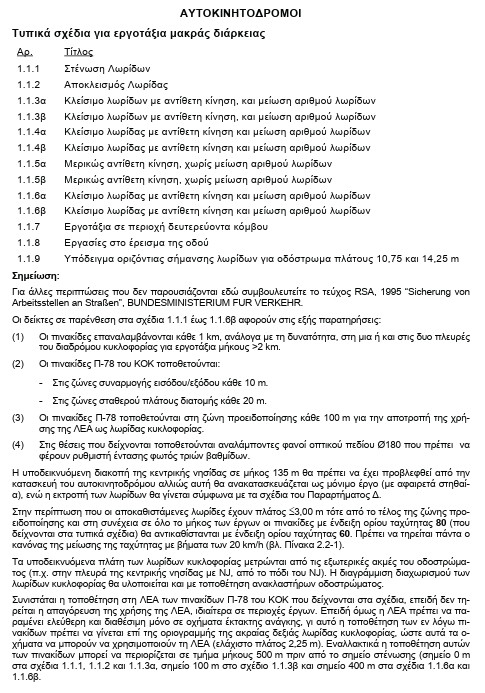

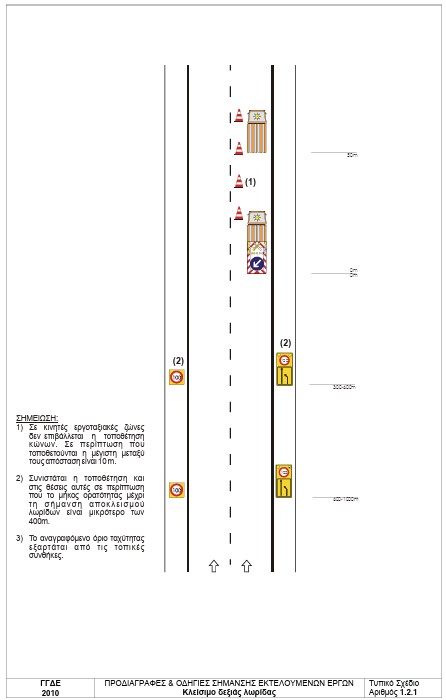

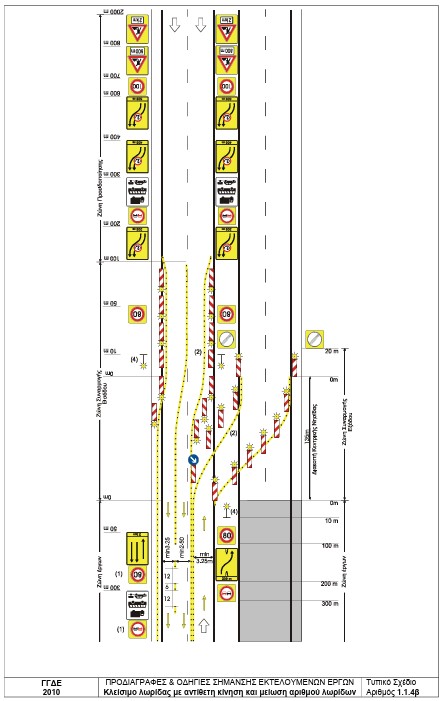

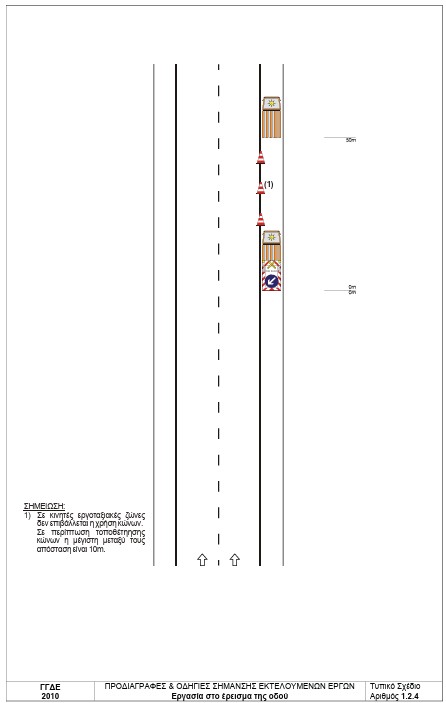

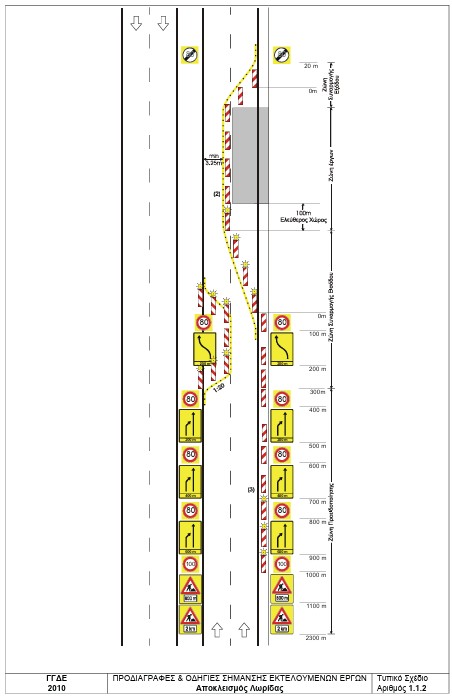

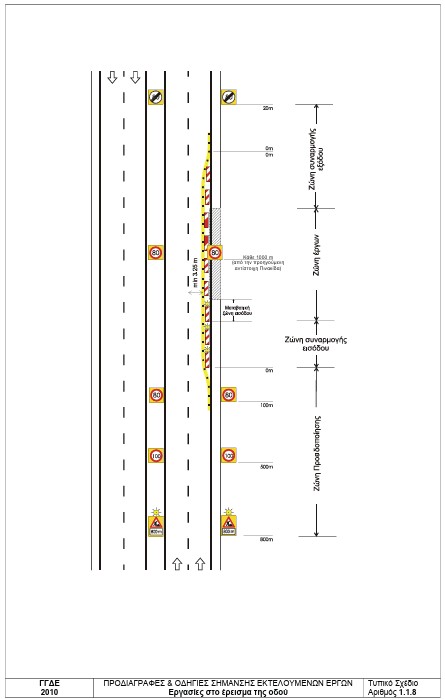

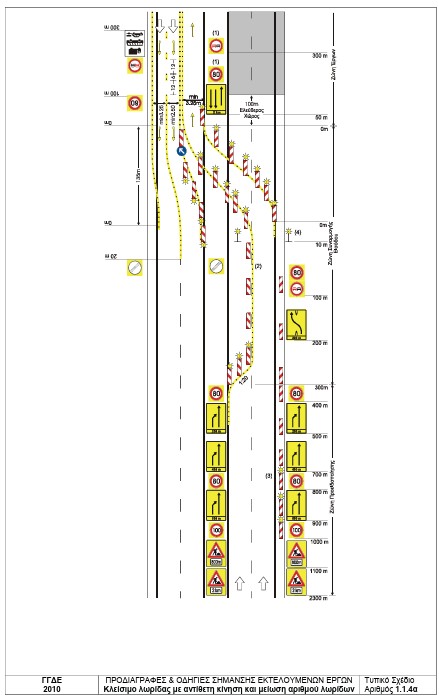

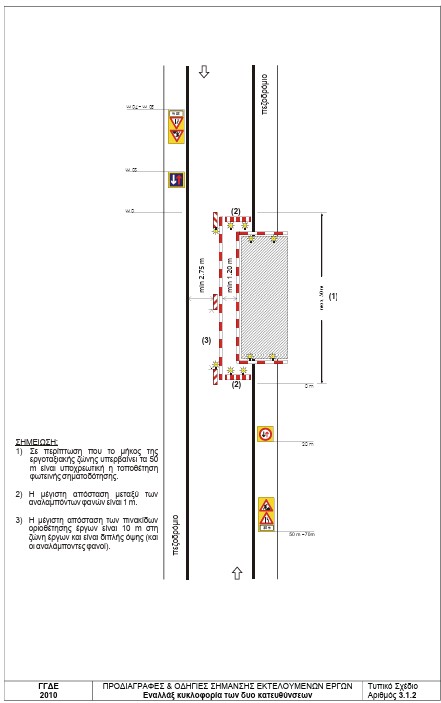

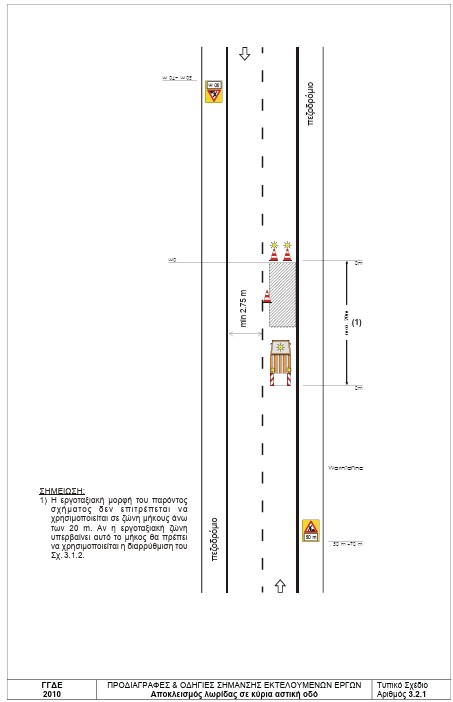

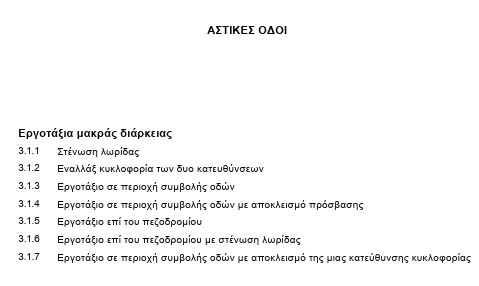

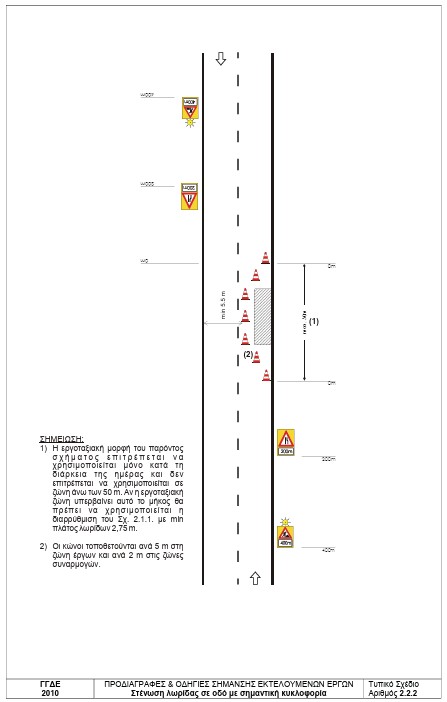

Υποδειγματικές διαμορφώσεις διατάξεων εκτροπής κυκλοφορίας παρουσιάζονται για τις συνήθεις περιπτώσεις σε Τυπικά Σχέδια στο Παράρτημα Γ.
2.3 Ζώνη Ελεύθερου Χώρου
Αυτή περιλαμβάνεται στη ζώνη έργων και συνίσταται από ελεύθερο εμποδίων χώρο (σε αυτόν δεν αναπτύσσεται καμία δραστηριότητα εργοταξιακή ή άλλη παρά μόνο επιτρέπεται η διέλευση οχημάτων και πεζών για την πρόσβαση του εργοταξίου) για την προστασία των εργαζομένων στην κύρια εργοταξιακή ζώνη. Αυτή αρχίζει από τη θέση στην οποία οδηγεί η ζώνη συναρμογής εισόδου και έχει διατομή ίδια με αυτή της κύριας εργοταξιακής ζώνης.
Το μήκος της ζώνης πρέπει να είναι:

• σε υπεραστικές και περιαστικές οδούς ............. 100 m
• σε αστικές οδούς ................................................ 30 m

2. 4 Ζώνη Έργων

Σε αυτήν η κυκλοφορία κινείται παραπλεύρως των εκτελούμενων έργων.
Το μήκος της ζώνης είναι ίσο με αυτό των εκτελούμενων έργων και η διατομή της πρέπει να είναι η μέγιστη δυνατή. Μεταξύ του χώρου των εκτελούμενων έργων και του οδοστρώματος κυκλοφορίας πρέπει να προβλέπεται η ασφαλής διέλευση των εργαζομένων με το μεγαλύτερο δυνατό ελεύθερο πλάτος (επιθυμητό 10 m). Εφόσον λόγω συνθηκών απαιτείται περιορισμός του πλάτους, τότε μπορεί να εφαρμόζεται πλάτος τουλάχιστον 1,20 m, λαμβάνοντας όμως και πρόσθετα μέτρα προστασίας όπως στηθαία, κιγκλιδώματα, κτλ.
Σε περιπτώσεις ζώνης έργων, όπου τουλάχιστον σε μια από τις κατευθύνσεις κυκλοφορίας δεν είναι δυνατή η λειτουργία περισσοτέρων της μιας λωρίδων κυκλοφορίας, τότε το μήκος αυτής της ζώνης δεν πρέπει να υπερβαίνει τα 2 000 m.

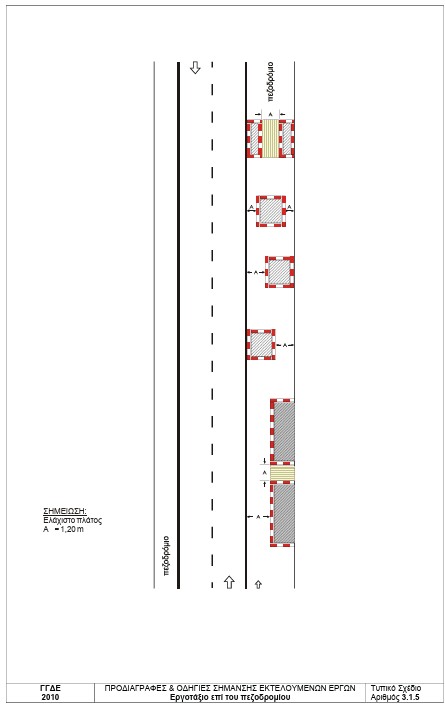

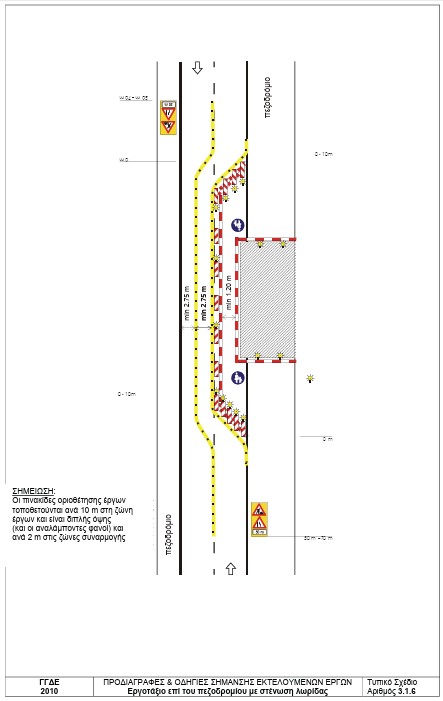

Σε αστικές περιοχές θα πρέπει, επί πλέον, εάν δεν υπάρχει πεζοδρόμιο ή αυτό καταλαμβάνεται από τα έργα, να προβλέπεται προστατευόμενος διάδρομος κίνησης πεζών (επιθυμητό είναι αμφίπλευρα), πλάτους τουλάχιστον 1,20 m.
2. 5 Ζώνη Συναρμογής Εξόδου
Σε αυτήν γίνεται η μετάβαση από την διατομή της ζώνης των έργων στην κανονικήδιατομή της οδού, με εφαρμογή γεωμετρικών χαρακτηριστικών (μήκος, οριζοντιογραφική και μηκοτομική κλίση) ίδιων ή παρόμοιων με εκείνα που θα εφαρμόζονται στη ζώνης συναρμογής εισόδου (πάντα σύμφωνα με τις απαιτήσεις που αναφέρονται στην §2.2).
2.6 Ζώνη Αποκατάστασης της Κανονικής Κυκλοφορίας
Αυτή περιλαμβάνεται στη ζώνη συναρμογής εξόδου και σε όλο το μήκος της έχει αποκατασταθεί η κανονική διατομή και ο διάδρομος κυκλοφορίας και των δύο κατευθύνσεων.
Στη ζώνη αποκατάστασης της κυκλοφορίας τοποθετείται η κατάλληλη σήμανση, (βλ. Τυπικά Σχέδια) η οποία ενημερώνει τους οδηγούς για το πέρας της εργοταξιακής ζώνης.
Το μήκος αυτής της ζώνης είναι 20 m.
2.7 Απαιτήσεις Ελάχιστων Διαστάσεων
Για το σχεδιασμό των προσωρινών εκτροπών της κυκλοφορίας με κατάλληλες παρακάμψεις, που αναπτύσσονται μέσα στο πλάτος του καταστρώματος ή εκτός της οδού, επιβάλλεται η εφαρμογή των ελάχιστων που ορίζονται στη συνέχεια.
2.7.1 Ελάχιστο πλάτος λωρίδας κυκλοφορίας
Σε όλες τις ζώνες μιας εργοταξιακής περιοχής, ανάλογα με την κατηγορία και το περιβάλλον της οδού, τα επιτρεπόμενα ελάχιστα πλάτη λωρίδων κυκλοφορίας (βλ. και Τυπικά Σχέδια, κεφάλαιο 10) είναι:

• σε αυτοκινητοδρόμους, ανάλογα με το πλήθος λωρίδων κυκλοφορίας που διατίθεται ανά κατεύθυνση:

- μόνο μια λωρίδα ..................................3,25 m
-δύο ή περισσότερες λωρίδες:
 για τη δεξιά (κατά τη φορά της κυκλοφορίας) λωρίδα..............................3,25 m
 για τις υπόλοιπες λωρίδες επιτρέπεται μέχρι ........................................2,50 m
όμως τότε αυτές πρέπει να επισημαίνονται με πληροφοριακή πινακίδα που θα φέρει την ένδειξη των λειτουργικών χαρακτηριστικών κυκλοφορίας με την πινακίδα Ρ-21

• στις υπόλοιπες (εκτός αυτοκινητοδρόμων) υπεραστικές και περιαστικές οδούς:
  - σε συνήθεις περιπτώσεις ισχύουν τα ίδια με τους αυτοκινητοδρόμους
  - σε εξαιρετικές περιπτώσεις το ελάχιστο πλάτος των 3,25 m μπορεί να μειώνεται σε ........................................ 2,75 m
• σε αστικές οδούς ........................................................2,75 m

2.7.2 Ελάχιστο ελεύθερο ύψος κυκλοφοριακού χώρου
Ανάλογα με την κατηγορία και το περιβάλλον της οδού το επιτρεπόμενο ελάχιστο ελεύθερο ύψος κυκλοφοριακού χώρου είναι:

• σε αυτοκινητοδρόμους ........................................ 4,40 m
• στις υπόλοιπες (εκτός αυτοκινητοδρόμων) οδούς .........3,80 m

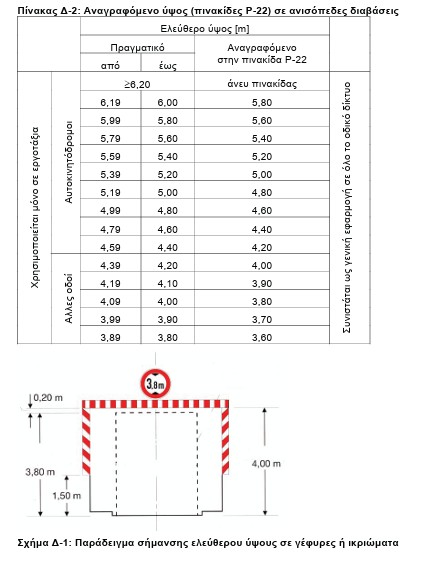

Το ελεύθερο ύψος σημαίνεται με τις πινακίδες Ρ-22, σύμφωνα με το Σχήμα Δ-2 που παρουσιάζεται στο Παράρτημα Δ.

2.7.3 Μέγιστη κατά μήκος κλίση
Ανάλογα με την κατηγορία και το περιβάλλον της οδού η μέγιστη επιτρεπόμενη κατά μήκος κλίση είναι:

• σε υπεραστικές και περιαστικές οδούς
  - επιθυμητή μέγιστη.......................................................6%
  - σε ειδικές περιπτώσεις κατ΄ εξαίρεση ........................ 7%
• σε αστικές οδούς ................................................10%

2.7.4 Ελάχιστες πλευρικές αποστάσεις

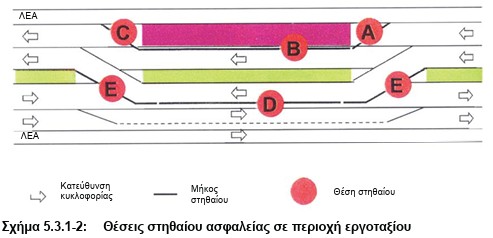

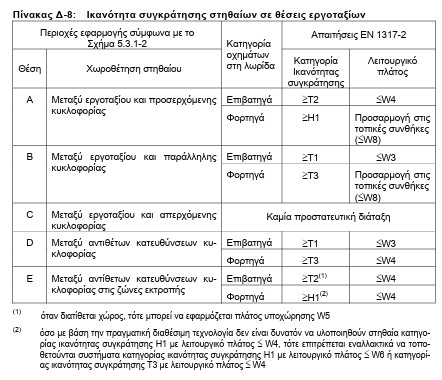

Το ελάχιστο περιθώριο πίσω από προστατευτικά στηθαία και μέχρι την όψη βάθρου ή ικριώματος είναι .................................................................................... 0,75 m

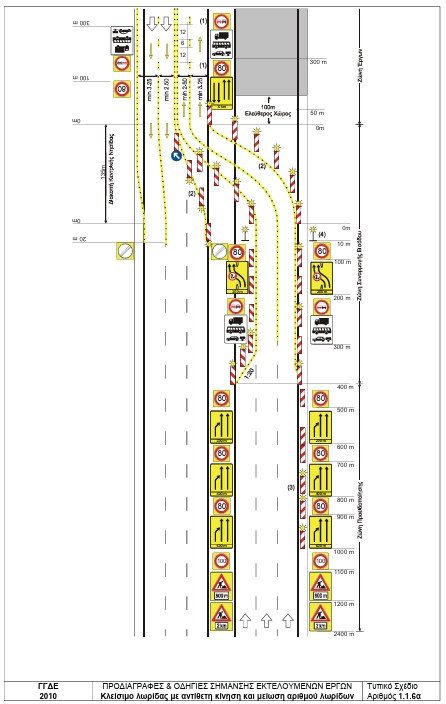

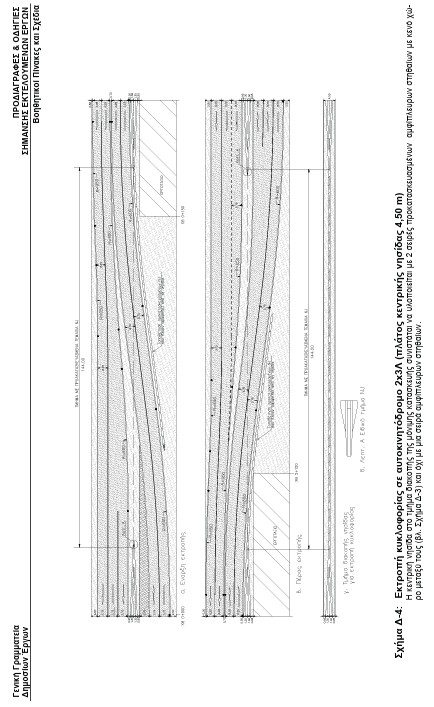

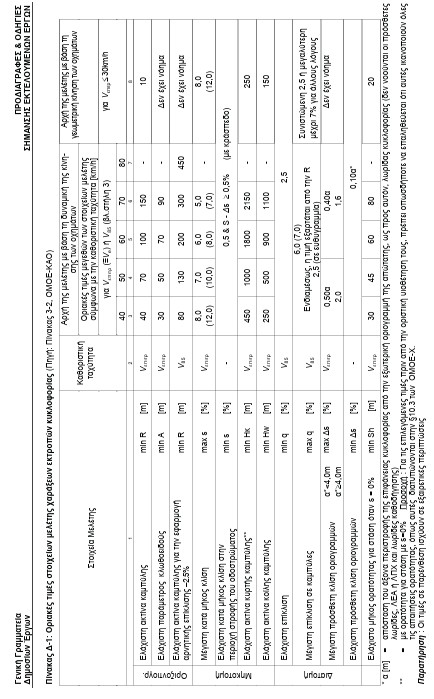

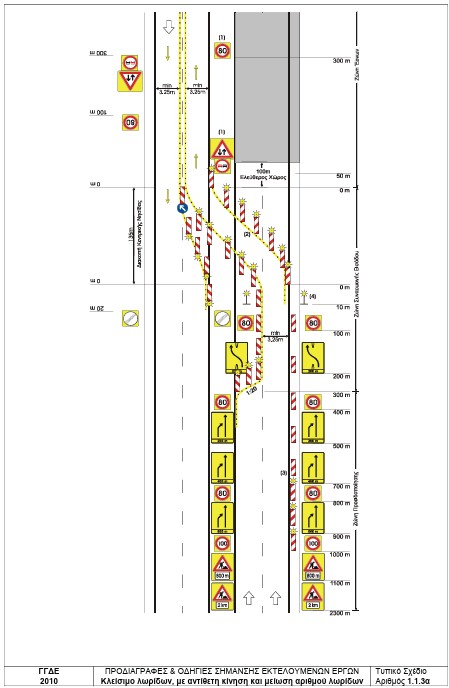

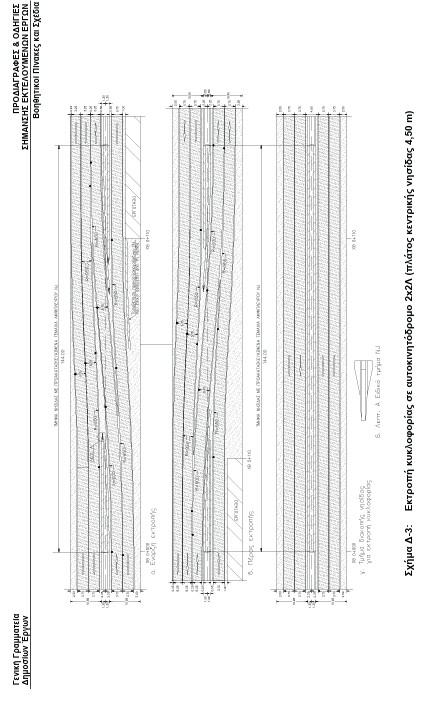

2.7.5 Ελάχιστη γεωμετρία εκτροπής λωρίδων σε οδούς με διαχωρισμένα οδοστρώματα
Ειδικά για τις εκτροπές που υλοποιούνται μέσα στο πλάτος του καταστρώματοςαυτοκινητοδρόμου με εκτροπή λωρίδων της μιας κατεύθυνσης στο οδόστρωμα της αντίθετης κατεύθυνσης (βλ. Παράρτημα Δ) ορίζονται τα εξής:

• Η εκτροπή πραγματοποιείται σε τμήμα ευθυγραμμίας της οδού
• Το ελάχιστο μήκος διακοπής κεντρικής νησίδας είναι ανάλογο με το πλάτος της νησίδας ως εξής:

• Η ελάχιστη ακτίνα της χάραξης των εκτρεπόμενων λωρίδων από το ένα κατάστρωμα στο άλλο είναι R=600 m.

Δεν απαιτούνται κλωθοειδείς, ενώ μικρότερες ακτίνες δεν επιτρέπονται λαμβάνοντας υπόψη την αρνητική επίκλιση του οδοστρώματος ως προς τις καμπύλες της χάραξης των εκτροπών.

• Η στένωση των εκτρεπόμενων λωρίδων αρχίζει στο τμήμα της οδού που βρίσκεται πριν από τη θέση έναρξης της εκτροπής (βλ. επόμενη εικόνα).

3. 1 Εφαρμοζόμενοι Τύποι Πινακίδων

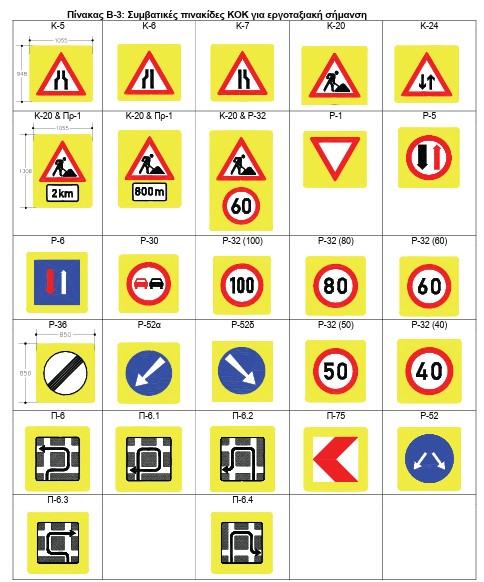

Οι χρησιμοποιούμενοι τύποι πινακίδων περιγράφονται στα επόμενα για κάθε ζώνη της περιοχής του εργοταξίου, ενώ παράλληλα αυτοί παρουσιάζονται και στα Τυπικά Σχέδια (βλ. Παράρτημα Γ) καθώς και στο Παράρτημα Β.

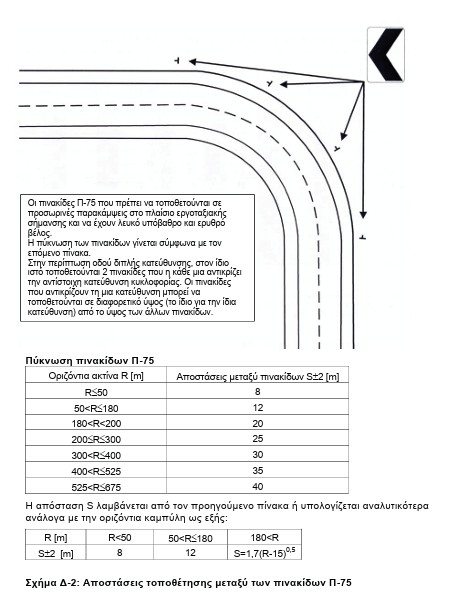

Ειδικά οι πινακίδες Π-75 όταν χρησιμοποιούνται θα τοποθετούνται με πύκνωση όπως ορίζεται στο Σχήμα Δ-1 που περιλαμβάνεται στο Παράρτημα Δ.
3.1.1 Ζώνη προειδοποίησης
Στη ζώνη αυτή χρησιμοποιούνται:

• οι πινακίδες προειδοποίησης για έργα επί της οδού.....................Κ-20
• οι πινακίδες επιβολής ανώτατου ορίου ταχύτητας........................Ρ-32
  η σταδιακή μείωση της ταχύτητας ανάλογα με το περιβάλλον της οδού γίνεται με βήματα:
  -σε υπεραστικές και περιαστικές οδούς..................20km/h
  - σε αστικές οδούς...............................................................10 km/h

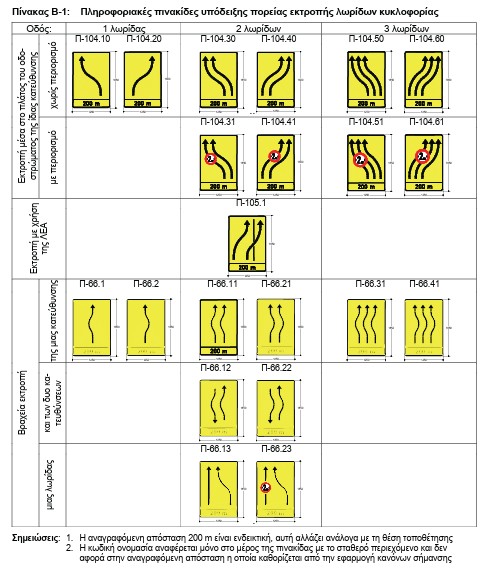

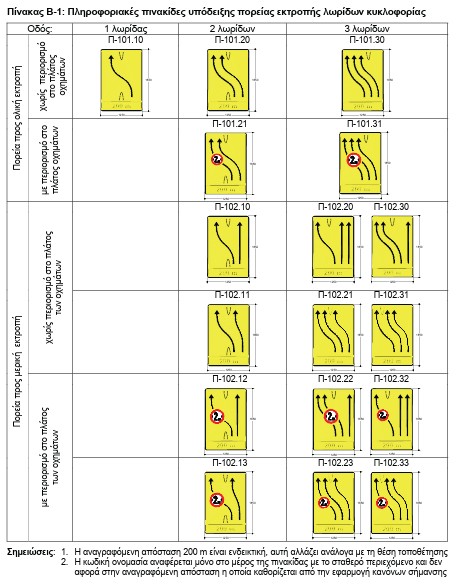

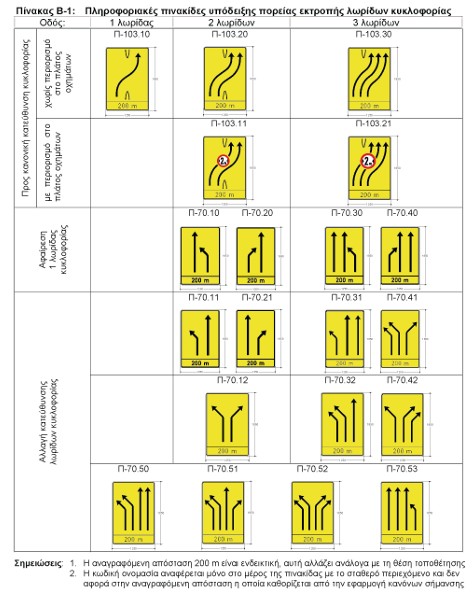

• οι πληροφοριακές πινακίδες αλλαγής διατομής και ροής της κυκλοφορίας μορφής Π-69 και Π-70 (βλ. Παράρτημα Β)
• οι ρυθμιστικές πινακίδες, όταν απαιτούνται λόγω της μορφής της εργοταξιακής ζώνης (π.χ. απαγόρευση της προσπέρασης σε περίπτωση μείωσης του αριθμού των λωρίδων κυκλοφορίας σε μια λωρίδα ανά κατεύθυνση), συνοδευόμενες από τις απαραίτητες πρόσθετες πινακίδες, οι οποίες καθορίζουν την απόσταση που αρχίζουν τα έργα ή/και έχουν εφαρμογή οι ρυθμίσεις ...........Ρ-30, Πρ-1

3.1.2. Ζώνη συναρμογής εισόδου
Σε αυτήν τοποθετούνται:

• οι πινακίδες προειδοποίησης για έργα επί της οδού ....................Κ-20
• οι πινακίδες ορίου ταχύτητας που ισχύει σε όλο το μήκος της ζώνης του εργοταξίου  ..............................................Ρ-32
• οι πληροφοριακές πινακίδες οριοθέτησης του διαδρόμου κυκλοφορίας και καθοδήγησης πορείας (βλ. Σχήμα 5.2.2-2) Π-75 Π-77, Π-78, Π-79
• ρυθμιστικές πινακίδες υπόδειξης της κατεύθυνσης προς τον εργοταξιακό διάδρομο κίνησης .........................   Ρ-52, Ρ-52α, Ρ-52δ

Σε ιδιαίτερα δυσμενείς συναρμογές είναι δυνατόν να καθορίζεται μικρότερο όριο ταχύτητας μόνο για τη ζώνη συναρμογής εισόδου (αυτό να αποφεύγεται με κάθε τρόπο).
3.1.3 Ζώνη ελεύθερου χώρου
Τοποθετούνται ίδιες πινακίδες με εκείνες της ζώνης συναρμογής εισόδου.
Το όριο ταχύτητας (πινακίδα Ρ-32) είναι το ίδιο με εκείνο της ζώνης έργων.
3.1.4 Ζώνη έργων
Ανάλογα με την κατηγορία της οδού ως προς το περιβάλλον της επαναλαμβάνεται η τοποθέτηση της πινακίδας ορίου ταχύτητας Ρ-32 ανά αποστάσεις:

• σε υπεραστικές και περιαστικές οδούς εφόσον το μήκος της ζώνης έργων υπερβαίνει τα 1000 m, κάθε ...................................................1000 m
• σε αστικές οδούς στην αρχή κάθε οικοδομικού τετραγώνου που περιλαμβάνεται σε όλο το μήκος του εργοταξίου.

Για την οριοθέτηση του κυκλοφοριακού χώρου χρησιμοποιούνται οι πληροφοριακές πινακίδες Π-77 ήΠ-78.

3.1.5 Ζώνη συναρμογής εξόδου
Σ΄ αυτήν τοποθετούνται πινακίδες αντίστοιχες με εκείνες της ζώνης συναρμογής εισόδου, οι οποίες κατευθύνουν τους οδηγούς προς το υφιστάμενο οδόστρωμα με τις κανονικές λωρίδες κυκλοφορίας της οδού.
Οι πινακίδες προειδοποίησης για έργα επί της οδού (Κ-20) δεν επιτρέπεται να τοποθετούνται στο μήκος της εν λόγω ζώνης.
Όπως και στη ζώνη συναρμογής εισόδου, και εδώ επιτρέπεται, σε ιδιαίτερα δυσμενείς συναρμογές, να καθορίζεται μικρότερο όριο ταχύτητας από εκείνο που ισχύει στη ζώνη έργων (αυτό να αποφεύγεται με κάθε τρόπο).
3.1.6 Ζώνη αποκατάστασης της κυκλοφορίας
Σε αυτήν τοποθετούνται:

• οι πινακίδες άρσης ορίου ταχύτητας ..............................Ρ-37
• οι πινακίδες άρσης των λοιπών ρυθμίσεων, που είχαν επιβληθεί στην περιοχή του εργοταξίου ........................Ρ-36

3.2 Κατασκευαστικά Χαρακτηριστικά Πινακίδων
3.2.1 Μέγεθος
Οι πινακίδες που χρησιμοποιούνται στην εργοταξιακή σήμανση είναι του ιδίου μεγέθους με αυτές της μόνιμης σήμανσης του οδικού τμήματος, στο οποίο τοποθετούνται.
Κατ’ εξαίρεση, και μόνο σε περίπτωση ζώνης ιδιαίτερα δυσχερούς ή μεγάλης επικινδυνότητας, μπορεί να χρησιμοποιούνται πινακίδες διαφορετικού μεγέθους από αυτές της μόνιμης σήμανσης, με εφαρμογή της διαδικασίας που περιγράφεται στην §1, Παράρτημα Α.
Όλες οι πινακίδες αναγγελίας κινδύνου (Κ) και οι ρυθμιστικές (Ρ) κατασκευάζονται σε τετράγωνο πλαίσιο με στρογγυλευμένες γωνίες με ακτίνα r=30 mm ή όπως ορίζεται στα σχέδια των πινακίδων που παρουσιάζονται στο Παράρτημα Β.
3.2.2 Χρώμα
Το βασικό στοιχείο διαφοροποίησης της εργοταξιακής από τη μόνιμη σήμανση επιτυγχάνεται με χρώμα φθορίζον κίτρινο σε όλο το υπόβαθρο των πληροφοριακών πινακίδων (βλ. Παράρτημα Β), ενώ στις ορθογώνιες πινακίδες ρυθμιστικές και κινδύνου (ΚκαιΡ) το κίτρινο υπόβαθρο περιορίζεται στην επιφάνεια μεταξύ του τριγωνικού ή κυκλικού σχήματος των πινακίδων του ΚΟΚ και του ορθογωνίου πλαισίου (βλ. Τυπικά Σχέδια Παράρτημα Β). Οι χρωματικές περιοχές του φθορίζοντος κίτρινου χρώματος κατά την ημέρα και τη νύκτα ορίζονται αντίστοιχα στον Πίνακα Δ-4, ενώ οι ελάχιστες τιμές του συντελεστή αντανακλαστικότητας R’ ορίζονται στον Πίνακα Δ-5 (βλ. Παράρτημα Δ).
Επισημαίνεται ότι:

• το κίτρινο χρώμα του εσωτερικού υποβάθρου (που προβλέπεται από τον ΚΟΚ) αντικαθίσταται με λευκό σε όλες τις πινακίδες αναγγελίας κινδύνου (Κ) και στην Ρ-1,
• στην περίμετρο του ορθογωνίου που υλοποιείται με κίτρινο φθορίζον χρώμα δεν επιτρέπεται η τοποθέτηση μαύρης γραμμής ως πλαίσιο, ώστε να υπάρχει διαφοροποίηση από τις μόνιμες πινακίδες παρόμοιας μορφής που τοποθετούνται π.χ. στις περιοχές σχολείων. Όσες πινακίδες τοποθετούνται για τις ανάγκες της εργοταξιακής σήμανσης, εφόσον πρόκειται να παραμείνουν και για την κανονική λειτουργία του τελικού έργου, αυτές θα πρέπει να είναι όμοιες με τις συμβατικές πινακίδες που χρησιμοποιούνται για τη μόνιμη σήμανση.

3.2.3 Υλικά κατασκευής
Το σώμα των πινακίδων κατασκευάζεται από υλικό ίδιο με αυτό των πινακίδων της μόνιμης σήμανσης του εκάστοτε οδικού τμήματος.
Το αντανακλαστικό υλικό (της πρόσθιας επιφάνειας) των πινακίδων θα είναι μιας κατηγορίας ανώτερης από αυτή της μόνιμης σήμανσης που υπάρχει στο οδικό τμήμα, δηλαδή τύπου ΙΙ αντί Ι ή τύπου ΙΙΙ αντί ΙΙ.
Το υπόβάθρο κίτρινου χρώματος θα είναι από φθορίζον αντανακλαστικό υλικό, τύπου ΙΙ ή τύπου ΙΙΙ σύμφωνα με τα οριζόμενα στην προηγούμενη παράγραφο.
Ειδικά όμως οι πινακίδες οριοθέτησης των έργων, θα φέρουν αντανακλαστικό υλικό κατηγορίας τύπου ΙΙ (βλ. προδιαγραφή Σ-311/86 και ΔΜΕΟ/ε/Ο/1102/1977).

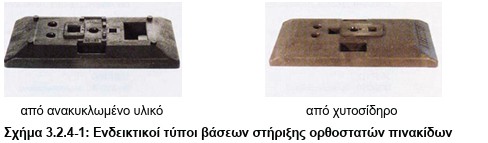

3.2.4 Στήριξη πινακίδων
Σε θέσεις όπου, με επαρκή αιτιολόγηση, δεν είναι δυνατή η τοποθέτηση πινακίδων με μόνιμη στήριξη (πάκτωση στο έδαφος), καθώς και σε περιπτώσεις εργοταξίων μικρής διάρκειας (όπου χρησιμοποιούνται μετακινητές πινακίδες), θα πρέπει οι χρησιμοποιούμενες βάσεις στήριξης να προσφέρουν επαρκή ευστάθεια έναντι της ανεμοπίεσης. Οι βάσεις στήριξης θα είναι προκατασκευασμένες από σκυρόδεμα ή χάλυβα ή άλλο ανακυκλωμένο σκληρό υλικό (βλ. Σχήμα 3.2.4-1) και έχουν σχήμα ορθογωνικό με διαστάσεις και βάρος που θα καλύπτουν τις απαιτήσεις ευστάθειας χωρίς την τοποθέτηση πρόσθετωνφορτίων. Το ύψος της βάσης στήριξης δεν πρέπει να υπερβαίνει τα 120 mm, οι δε γωνίες και ακμές πρέπει να είναι στρογγυλευμένες.
Για τις πινακίδες που τοποθετούνται σε μόνιμη στήριξη θα εφαρμόζονται τα οριζόμενα στο Μέρος 4 «Στήριξη Πινακίδων Σήμανσης» των ΟΜΟΕ-ΚΣΑ και ειδικά για τις μετακινητέςπινακίδες θα εφαρμόζονται οι απαιτήσεις για παθητική ασφάλεια κτλ., που ορίζονται στο κεφάλαιο 4 του εν λόγω Μέρους 4.
Οι πινακίδες σήμανσης τοποθετούνται σε επαρκές ύψος, ώστε να γίνονται έγκαιρα αντιληπτές από τους οδηγούς. Το ελάχιστο ύψος του κάτω άκρου της πινακίδας από την επιφάνεια κυκλοφορίας ορίζεται σε 1,20 m για υπεραστικές και περιαστικές οδούς και σε 2,30 m για αστικές, εφόσον υπάρχει κίνηση πεζών κάτω από αυτές. Τοποθέτηση πινακίδων (π.χ. σε τριγωνικές βάσεις), με ύψος του κάτω άκρου της πινακίδας από την επιφάνεια κυκλοφορίας όχι μικρότερο του 1,00 m, επιτρέπεται μόνο σε εργοτάξια μικρής διάρκειας ( 48 ώρες). Σε καμιά περίπτωση δεν επιτρέπεται η χρησιμοποίηση πρόσθετων στοιχείων για την αύξηση της ευστάθειας έναντι της ανεμοπίεσης, για λόγους προστασίας της Οδικής Ασφάλειας.
Η πλευρική απόσταση του άκρου των πινακίδων από την ακμή του οδοστρώματος ή από το όριο του διάδρομου κυκλοφορίας οχημάτων θα είναι:

• σε αστικές οδούς: ελάχιστη 0,50 m, επιθυμητή 1,50 m
• σε υπεραστικές: ελάχιστη 1,50 m, επιθυμητή 2,50 m.

Οι πινακίδες οριοθέτησης των έργων  (Π-77, Π-78) τοποθετούνται απευθείας στη βάση στήριξης, με ύψος (y) της κατώτερης ακμής τους από την επιφάνεια κυκλοφορίας περίπου 0,20 m. Σε όλο των μήκος της ζώνης έργων επιβάλλεται να διατηρείται σταθερά το ίδιο ύψος της στέψης των πινακίδων από το οδόστρωμα κυκλοφορίας.
Επιτρέπεται η χρησιμοποίηση και αναδιπλούμενων (roll-up signs) ή περιστρεφόμενων πινακίδων διπλής όψης.
3.2.5 Πρόσθετες πινακίδες
Οι πρόσθετες πληροφοριακές πινακίδες (π.χ. Πρ-1), στις κύριες πινακίδες σήμανσης, κατασκευάζονται από το ίδιο υλικό και σε ανάλογο μέγεθος.

4.1 Χρώματα και Διαστάσεις

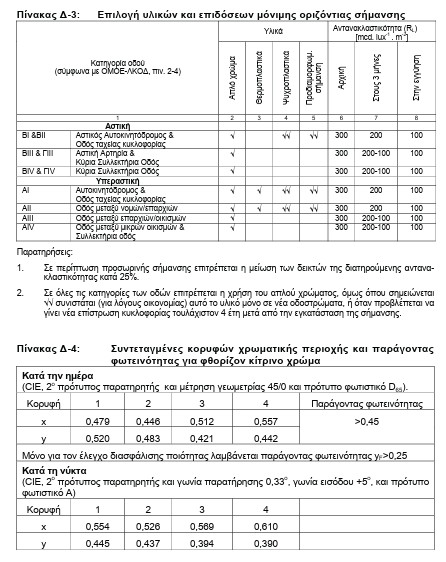

Η απαιτούμενη διαφοροποίησή της προσωρινής οριζόντιας σήμανσης σε περιοχές εκτελούμενων έργων από τη μόνιμη, ανεξαρτήτως υλικού και τύπου (γραμμή συνεχής, απλή ή διπλή ή διακεκομμένη, βέλη και λοιπά σύμβολα), επιτυγχάνεται αποκλειστικά με το κίτρινο χρώμα.
Για την οριζόντια σήμανση χρησιμοποιείται απλό χρώμα διαγράμμισης ή αυτοκόλλητες ταινίες χωρίς φθορές με αντανακλαστικότητα τουλάχιστον ίση με την αντίστοιχη του χρώματος διαγράμμισης της μόνιμης σήμανσης. Οι αυτοκόλλητες ταινίες, πρέπει να προσφέρουν δυνατότητα πλήρους και ευχερούς αφαίρεσης, χωρίς να αφήνονται υπολείμματα στο οδόστρωμα μετά το πέρας των εργασιών του εργοταξίου. Τα χαρακτηριστικά, οι φωτοτεχνικές και λοιπές ιδιότητες των υλικών οριζόντιας σήμανσης πρέπει να είναι σύμφωνα με ΕΝ 1436, ΕΝ 1790 και οι ελάχιστες τιμές επιδόσεων αντανακλαστικότητας να είναι τουλάχιστον ίσες με αυτές που αναφέρονται στη στήλη (8) του Πίνακα Δ-3 (βλ. Παράρτημα Δ).
Οι διαστάσεις των κίτρινων διαγραμμίσεων (πλάτος, μήκος, αποστάσεις μεταξύ των γραμμών) είναι ίδιες με εκείνες της μόνιμης σήμανσης.

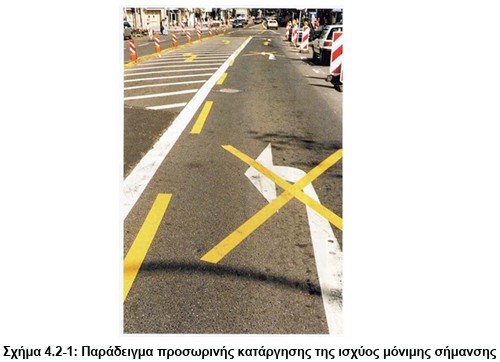

Η υφιστάμενη οριζόντια σήμανση στις περιοχές των έργων που δεν παραμένει λειτουργική πρέπει να αποξηλώνεται ή απαλείφεται ή καλύπτεται, ώστε να αποφεύγεται η παρανόηση από τους οδηγούς. Κριτήριο αποδοχής του τρόπου και των μέσων που θα χρησιμοποιούνται είναι η προϋπόθεση να μη παραμένουν επί του οδοστρώματος μόνιμα ίχνη της υφιστάμενης σήμανσης, ούτε να παρουσιασθεί παραμόρφωση ή ρωγμή στο οδόστρωμα. Αυτό επαληθεύεται μόνο με δοκιμή επί του οδοστρώματος και όχι εργαστηριακά. Ειδικά για σήμανση από απλό χρώμα επιτρέπεται η χρήση φλογοβόλου μόνο όταν η επιφάνεια κυκλοφορίας πρόκειται είτε να επανεπιστρωθεί είτε να καταστραφεί, μετά το πέρας της ανάγκης για αναδιάταξη της σήμανσης.
4.2 Διαγράμμιση με Χρώμα ή Αυτοκόλλητη Ταινία
Η προσωρινή σήμανση υλοποιείται επί οδοστρωμάτων τα οποία πρόκειται μελλοντικά να καλυφθούν ή όταν η μόνιμη σήμανση που πρόκειται να γίνει μελλοντικά είναι διαφορετική από την προσωρινά απαιτούμενη. Για την προσωρινή σήμανση θα χρησιμοποιείται:

• Απλό χρώμα ή προδιαμορφωμένη σήμανση μη αφαιρούμενη όταν η επιφάνεια του οδοστρώματος πρόκειται να επικαλυφθεί ή καθαιρεθεί.
• Αφαιρούμενη προδιαμορφωμένη σήμανση (π.χ. ταινία), όταν επί της ίδιας επιφάνειας πρόκειται να εφαρμοσθεί αναδιάταξη της σήμανσης.

Ενδεικτικό, πεδίο εφαρμογής των αυτοκόλλητων ταινιών διαγράμμισης, είναι οι ζώνες συναρμογής εισόδου και εξόδου εργοταξίων.

4.3 Πρόσθετα Στοιχεία Οριζόντιας Εργοταξιακής Σήμανσης
Για τη βελτίωση της αντίληψης της διαγράμμισης από τους οδηγούς, επιβάλλεται η χρήση πρόσθετων στοιχείων σε κρίσιμες κυκλοφοριακές συνθήκες που συμβαίνουν:

• σε ζώνες συναρμογής εισόδου και εξόδου εργοταξίου,
• κατά μήκος λωρίδων κυκλοφορίας μειωμένου πλάτους σε σχέση με το υφιστάμενο κανονικό πλάτος,
• κατά μήκος της διαγράμμισης που διαχωρίζει τις δύο αντίθετες κατευθύνσεις κυκλοφορίας όταν αυτή διεξάγεται μόνο από τον έναν κλάδο εκ των δυο μιας οδού,
• στην περιοχή διαμόρφωσης των εκτροπών κυκλοφορίας,
• σε θέσεις, όπου το πλάτος του σταθεροποιημένου ερείσματος στενεύει σε σχέση με εκείνο της κανονικής διατομής της οδού, καθώς και στην περίπτωση που υπάρχουν εμπόδια πλησίον της οριογραμμής κυκλοφορίας.

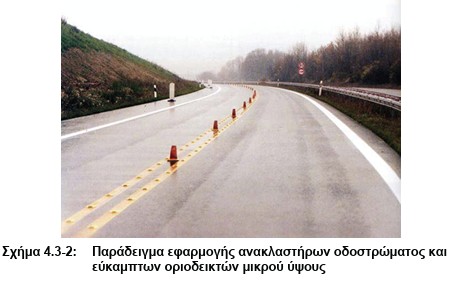

Τα εν λόγω πρόσθετα στοιχεία είναι:

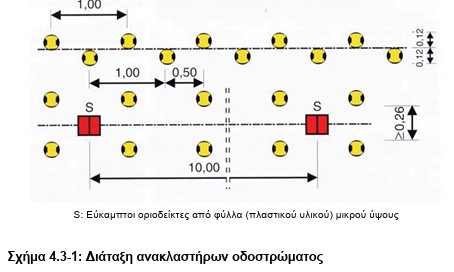

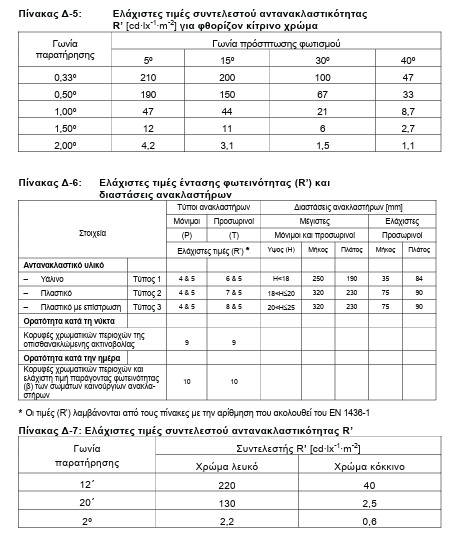

• Ανακλαστήρες οδοστρώματος (μάτια γάτας)
  Αυτοί πρέπει να είναι κίτρινου χρώματος στο σώμα και στα αντανακλαστικά στοιχεία και να πληρούν τις απαιτήσεις του ΕΝ1463-1 και να διατάσσονται σύμφωνα με το Σχήμα 4.3-1. Το σημείο αρχής τοποθέτησης ανακλαστήρων πρέπει να είναι 100 m πριν από την αρχή της πρώτης οριζόντιας καμπύλης της χάραξης της εκτροπής.
• Εύκαμπτοι οριοδείκτες μικρού ύψους περίπου 20 cm (π.χ. φτερά καρχαρία, βλ. Σχήμα 4.3-2). Αυτοί είναι επαναφερόμενα (ανακλινόμενα) φύλλα πλαστικού υλικού που φέρουν και στις δυο όψεις αντανακλαστικά στοιχεία λευκού χρώματος, με δείκτη αντανακλαστικότητας τουλάχιστον ίσο με την κατηγορία τύπου ΙΙ της Προδιαγραφής Σ311/1986 και ΔΜΕΟ/ε/οικ/1102/1997.

Οι περιορισμοί, σύμφωνα με ΕΝ1463-1, στις διαστάσεις του σώματος του προσωρινού ανακλαστήρα καθώς και οι κορυφές χρωματικών περιοχών της αντανακλώμενης από αυτόν ακτινοβολίας και ο παράγοντας φωτεινότητας κατά την ημέρα ορίζονται στον Πίνακα Δ-6 (βλ. Παράρτημα Δ). Στον ίδιο πίνακα αναφέρονται οι Αριθμοί Πινάκων που βρίσκονται στο ΕΝ1463-1.

5.1 Φωτεινή Σηματοδότηση – Πινακίδες Μεταβλητού Μηνύματος
Γενικά πρέπει να αποφεύγεται η χρήση προσωρινής φωτεινής σηματοδότησης για τη ρύθμιση της κυκλοφορίας στις περιοχές των έργων σε υπεραστικό και περιαστικό οδικό δίκτυο, ενώ στο αστικό δίκτυο επιτρέπεται μόνον όταν κυκλοφοριακοί λόγοι της περιοχής το απαιτούν.
Φωτεινή σηματοδότηση με χειροκίνητη ρύθμιση επιτρέπεται να χρησιμοποιείται, μόνο στις εισόδους-εξόδους των εργοταξίων επί του οδικού δικτύου, όταν ο υφιστάμενος κυκλοφοριακός φόρτος της οδού το επιβάλλει.
Η θέση της φωτεινής σηματοδότησης πρέπει να αναγγέλλεται έγκαιρα με την τοποθέτηση των σχετικών προειδοποιητικών πινακίδων (Κ-21 μαζί με Πρ-1).
Σε ειδικές περιπτώσεις (κυρίως σε αυτοκινητόδρομους με υψηλούς φόρτους) μπορεί να επιβάλλεται η χρήση πινακίδων μεταβλητού μηνύματος (Variable Message Signs VMS), οι οποίες όμως δεν υποκαθιστούν την απαιτούμενη εργοταξιακή σήμανση, αλλά λειτουργούν συμπληρωματικά προς αυτήν.
Οι πινακίδες μεταβλητού μηνύματος, πρέπει να ικανοποιούν όλες τις απαιτήσεις του ΕΝ 12966-1.
5.2 Εξοπλισμός Οριοθέτησης Κυκλοφοριακού Διαδρόμου

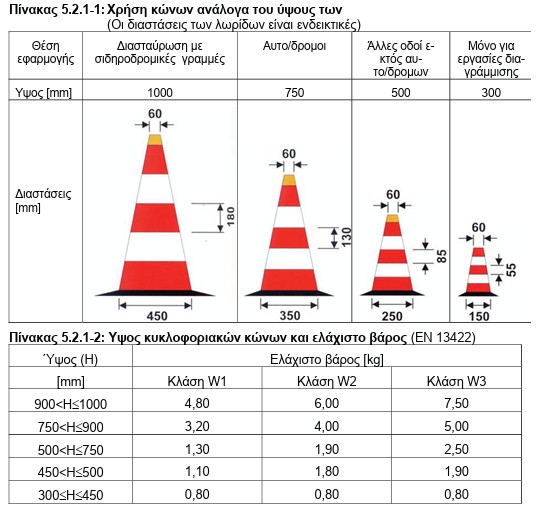

5.2.1 Κυκλοφοριακοί κώνοι
Οι κυκλοφοριακοί κώνοι κατασκευάζονται από πολυαιθυλαίνιο, PVC, ελαστικό, ή υλικό ανακύκλωσης. Ολόκληρη η επιφάνειά τους είναι αντανακλαστική (με λευκές και κόκκινες λωρίδες) και έχουν ύψος τουλάχιστον 750 mm σε οδούς με ταχύτητες 80 km/h.
Στις περιοχές εργοταξίων επιβάλλεται υποχρεωτικά η χρήση κώνων, πλήρως αντανακλαστικής επιφάνειας ώστε να διασφαλίζεται η αναγνώρισή τους από μεγάλη απόσταση και η αντοχή τους στη ρύπανση.
Οι κώνοι μπορεί να χρησιμοποιούνται στη θέση φανών κινδύνου, πινακίδων, επίπεδων διαγραμμίσεων και για να υποδεικνύουν βραχυπρόθεσμα τα όρια ενός διαδρόμου κυκλοφορίας, μέσα από περιοχές έργων και κινητών ζωνών εργασίας.
Οι κώνοι πρέπει να πληρούν τις απαιτήσεις του ΕΝ13422 και ειδικότερα τα εξής:

• Το ελάχιστο βάρος ανάλογα με το ύψος τους θα ορίζεται από τη μελέτη σύμφωνα με τον επόμενο Πίνακα 5.2.1-2.
• Η εξωτερική διάμετρος της κορυφής του σώματος του κώνου πρέπει να είναι Ø6015 mm και στην κορυφή του θα φέρει οπή διαμέτρου Ø405 mm. Το ανώτερο τμήμα του κώνου ύψους ίσο από 60 mm μέχρι το πολύ 10% του ύψους του κώνου, μπορεί να είναι διαμορφωμένο για τη μεταφορά του με το χέρι και σε αυτό το τμήμα δεν είναι απαραίτητο να έχει υλικό αντανακλαστικότητας. Οταν το πάχος της βάσης που εξέχει από το σώμα του κώνου υπερβαίνει τα 15 mm, η επίπεδη επιφάνεια τηςθα πρέπει να εγγράφεται σε κύκλο Ø0,75H, σε αντίθετη περίπτωση η βάση θα πρέπει να εγγράφεται σε κύκλο Ø0,90H (όπου H: το ύψος του κώνου).
• Η αντανακλαστικότητα των χρησιμοποιούμενων κώνων θα πρέπει να ικανοποιεί τουλάχιστον τις τιμές του Πίνακα Δ-7 (βλ. Παράρτημα Δ). Αυτή η υποχρέωση θα επιβεβαιώνεται είτε από το γεγονός ότι οι κώνοι είναι καινούργιοι ή αν είναι παλαιοί θα προσκομίζεται βεβαίωση αρμόδιου εργαστηρίου (π.χ. ΚΕΔΕ).
• Επί των κώνων πρέπει να αναφέρεται ο κωδικός του τύπου του πολυμερούς σύμφωνα με τις κατηγορίες ανακυκλώσιμων υλικών ISO 104.

Οι κώνοι τοποθετούνται ανά αποστάσεις 5 m σε οριζόντιες καμπύλες R τις άλλες περιπτώσεις (ευθυγραμμίες και σε καμπύλες) ανά 12 έως 15 m.

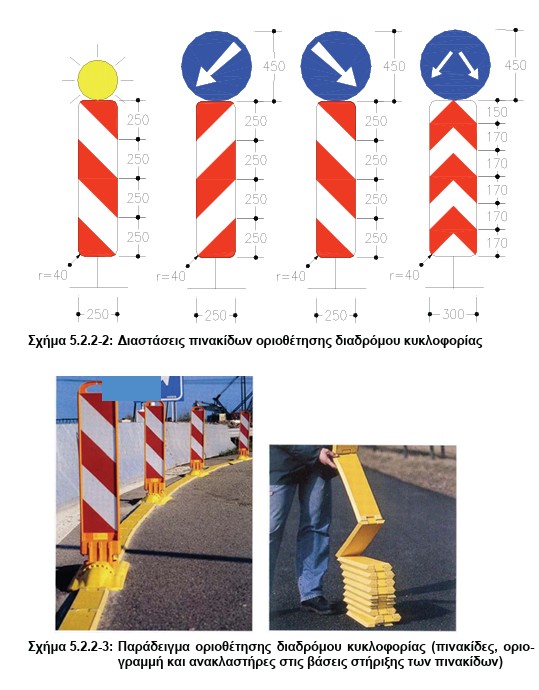

5.2.2 Πινακίδες οριοθέτησης διαδρόμου κυκλοφορίας (Π - 77 και Π - 78)
Αυτές τοποθετούνται σε μέγιστη απόσταση μεταξύ τους:

• στις ζώνες συναρμογής εισόδου και εξόδου ......................................................10 m
• στη ζώνη έργων ............................................................20 m

Επί αυτών τοποθετούνται (όπου απαιτείται) οι πινακίδες υποχρεωτικής διέλευσης (Ρ-52) και οι αναλάμποντες φανοί επισήμανσης κινδύνου Ø180 (βλ. Σχήμα 5.2.2-1). Έχουν πλήρως αντανακλαστική επιφάνεια με μεμβράνες τουλάχιστον τύπου ΙΙ. Αυτές καθοδηγούν την κυκλοφορία προς στη κατεύθυνση που κλίνουν οι ραβδώσεις (βλ. Σχήμα 5.2.2-2).

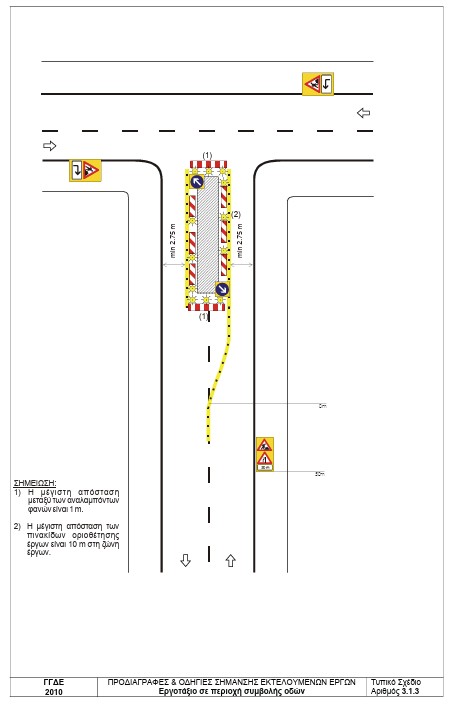

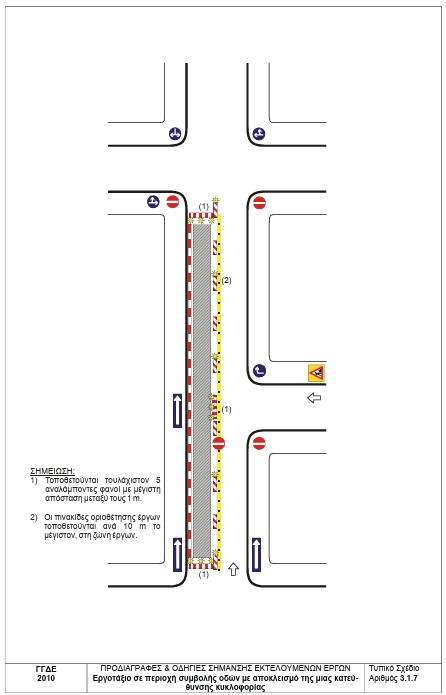

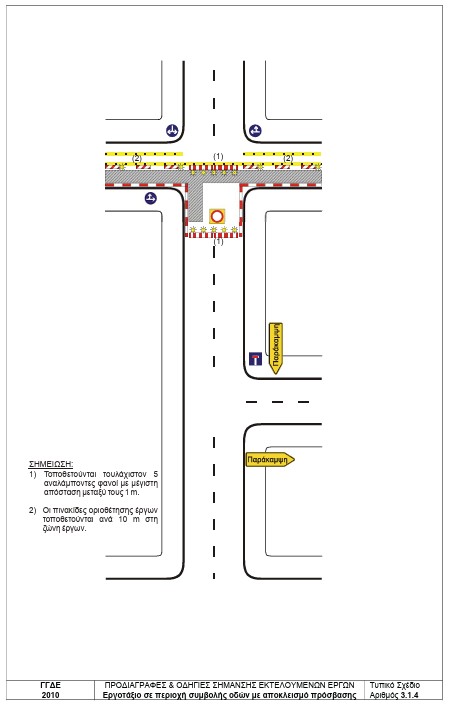

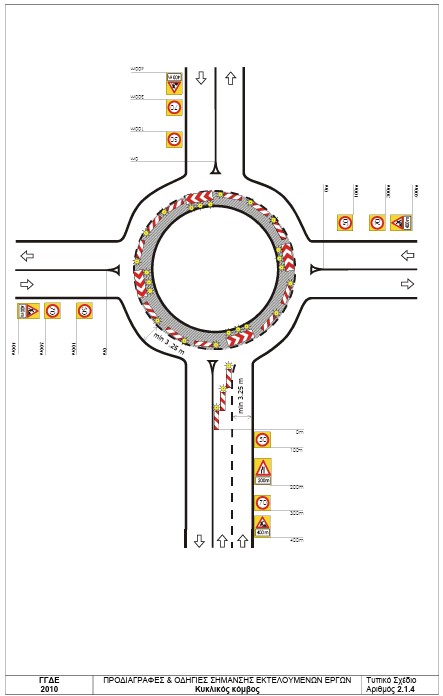

Στις περιπτώσεις που εκτελούνται έργα σε περιοχές κόμβων, σε θέσεις που απαιτείται ορατότητα για την εισερχόμενη στον αυτοκινητόδρομο κυκλοφορία και για την επισήμανση της λωρίδας εξόδου, χρησιμοποιούνται χαμηλού ύψους κατευθυντήρια στοιχεία αντί πινακίδων οριοθέτησης έργων. Τα στοιχεία αυτά αποτελούνται από εύκαμπτο υλικό, διαστάσεων πλάτος x ύψος = 100 x 400 mm, και στηρίζονται σε οριζόντια στοιχεία (από πολυμερές ή άλλο ανακυκλώσιμο υλικό) τα οποία υποκαθιστούν τη διαγράμμιση της οριογραμμής ή του διαχωρισμού των λωρίδων κυκλοφορίας, χρώματος κίτρινου με αντανακλαστική επιφάνεια (βλ. Σχήμα 5.2.2-3).
Συνιστάται να χρησιμοποιείται διάταξη με δυνατότητα κατάκλισης του κατακόρυφου στοιχείου.

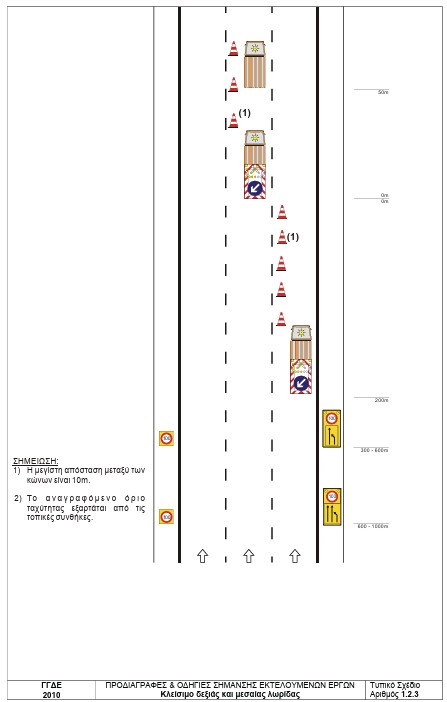

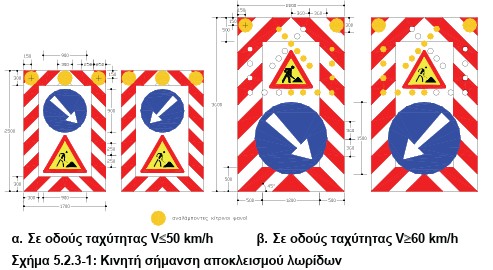

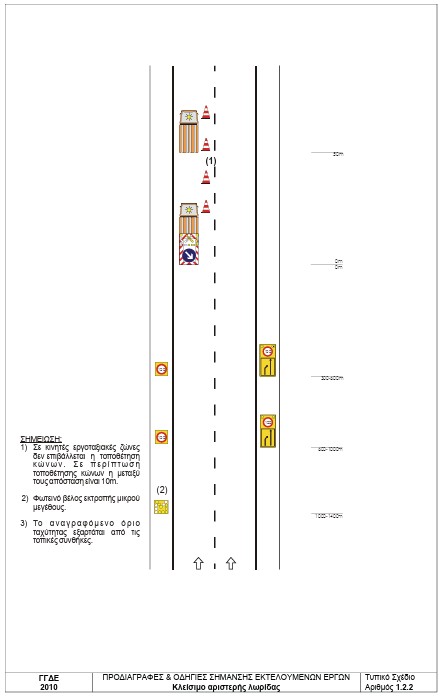

5.2.3. Εξοπλισμός αποκλεισμού λωρίδων κυκλοφορίας Σε περιπτώσεις εργοταξίων κυρίως μικρής χρονικής διάρκειας (σταθερών ή κινητών),οι λωρίδες κυκλοφορίας ή τα ερείσματα μπορεί να αποκλείονται με τοποθέτηση σήμανσης αποκλεισμού λωρίδων που φέρεται είτε επί οχήματος είτε επί φορείου. Ο εξοπλισμός αποκλεισμού λωρίδων αποτελείται από τις τυποποιημένες διατάξεις του Σχήματος 5.2.3-1, με την πινακίδα ανάλογα με την περίπτωση Ρ-52αήΡ-52δ, και τους αναλάμποντες φανούς, ώστε να καθοδηγείται η κυκλοφορία προς τα αριστερά ή προς τα δεξιά της αποκλειόμενης λωρίδας.

Μεταξύ του εξοπλισμού αποκλεισμού λωρίδων (επί οχήματος ή ρυμουλκουμένου φορείου) και της ζώνης έργων, ανάλογα με την ταχύτητα της οδού, διατηρείται απόσταση (S):

• Για ταχύτητες V 80 km/h ...........................................S 30 m
• Για ταχύτητα V=90 km ............................................. S 45 m

Το αναλάμπον βέλος πρέπει να είναι ορατό από απόσταση 300 m κατά την ημέρα με πλήρη ηλιοφάνεια, όταν παρατηρείται χωρίς τον ήλιο απευθείας επάνω ή από πίσω του. Η χρονική περίοδος αφής-σβέσης θα είναι 0,5 s. Οι λάμπες θα πρέπει να έχουν αρχική ένταση 6 000 cd και να ελέγχονται από μειωτήρα έντασης (dimming) μέχρι 50% κατά τη νύχτα.
5.2.4. Αναλάμποντες φανοί κινδύνου
Οι φανοί κινδύνου είναι φορητές συσκευές που αποτελούνται από λυχνίες (λάμπες), χαμηλής έντασης κίτρινου χρώματος ελάχιστης Ø180 mm, οι οποίοι λειτουργούν με συσσωρευτές ενέργειας. Οι αναλάμποντες φανοί χρησιμοποιούνται για την επισήμανση κινδύνου και την οπτική καθοδήγηση των οδηγών και τοποθετούνται πάνω από τις πινακίδες Π-77 και Π-78:

• στη ζώνη συναρμογής, σε κάθε πινακίδα οριοθέτησης έργων,
• στη ζώνη έργων, σε κάθε δεύτερη και υποχρεωτικά στην πρώτη και στην τελευταία πινακίδα (βλ. Τυπικά Σχέδια, Παράρτημα Γ).

Οι αναλάμποντες φανοί κινδύνου τοποθετούνται σε ελάχιστο ύψος 0,90 m από από την επιφάνεια κυκλοφορίας (μπορεί να τοποθετούνται φανοί Ø90 και στην κορυφή κώνου ύψους 0,75-1,00 m).
Οι αναλάμποντες φανοί πρέπει να ικανοποιούν τις απαιτήσεις του ΕΝ 12352.
Oι αναλαμπές των φανών πρέπει να είναι ορατές από απόσταση 300 m. Η χρονική περίοδος αφής-σβέσης θα είναι 0,5 s.
5.3 Εξοπλισμός Κατευθύνσεως και Αποκλεισμού
5.3.1 Φορητά στηθαία ασφαλείας από σκυρόδεμα ή άλλο υλικό
Φορητά στηθαία ασφαλείας από σκυρόδεμα ή άλλο υλικό χρησιμοποιούνται για να εμποδίζουν εκτροπές οχημάτων στο αντίθετο ρεύμα κυκλοφορίας ή στο χώρο του εργοταξίου. O τύπος των στηθαίων πρέπει να ικανοποιεί τις επιδόσεις του ΕΝ 1317-2 ανάλογα με την κατηγορία ικανότητας συγκράτησης, η οποία καθορίζεται από τη μελέτη και σύμφωνα με τον Πίνακα Δ-8, (Παράρτημα Δ) και το Σχήμα 5.3.1-2, καθώς και με τις ΟΜΟΕ-ΣΣΟ.

5.4 Ταινίες Ακουστικής Προειδοποίησης
Είναι αυτοκόλλητες ταινίες κίτρινου χρώματος, που τοποθετούνται στο οδόστρωμα κάθετα προς τον άξονα της οδού. Η διαμόρφωση της άνω επιφάνειάς τους είναι τέτοια, ώστε κατά τη διέλευση των οχημάτων πάνω από αυτές να ακούγεται ένας αρκετά έντονος θόρυβος μέσα στο όχημα, ο οποίος εντείνει την εγρήγορση των οδηγών. Η χρήση τους συνιστάται σε περιπτώσεις εργοταξίων που βρίσκονται σε τμήματα οδών με πολύ μεγάλες ευθυγραμμίες και τεταμένες καμπύλες, οι οποίες συντείνουν στη χαλάρωση της προσοχής των οδηγών.
5.5 Περίφραξη μεταξύ Εργοταξίου και Οδικής Κυκλοφορίας
Προκειμένου να ελέγχεται η πρόσβαση του εργοταξίου από πεζούς (κυρίως εργατών του εργοταξίου), όταν χρειάζεται η πλευρά του εργοταξίου προς την οδική κυκλοφορία θα πρέπει να περιφράσσεται με πλαστικό πλέγμα (π.χ. με ορθογωνικούς βρόχους) χρώματος πορτοκαλί. Το πλέγμα θα στηρίζεται σε ορθοστάτες οι οποίοι, είτε εμπήγονται στο έδαφος, είτε πάνω σε μπλοκ σκυροδέματος ή πλαστικά δοχεία με νερό με διατομή μορφής NJ. Τα τελευταία απαιτούνται κυρίως σε εργοτάξια κατά μήκος αστικών αρτηριών. Τα μπλοκ σκυροδέματος, ή πλαστικά δοχεία μπορεί να υποκαθιστούν τα μεταλλικά στηθαία ασφαλείας σε οδούς που λειτουργούν παραπλεύρως των εργοταξίων με επιτρεπόμενη ταχύτητα V 50 km/h. Σε κάθε περίπτωση όταν πίσω από την περίφραξη το βάθος εκσκαφών είναι 60 cm και η επιτρεπόμενη ταχύτητα >30 km/h τότε επιβάλλεται η χρήση στηθαίων ασφαλείας με κατηγορία ικανότητας συγκράτησης Τ2 (βλέπε Πίνακα Δ-8, Παράρτημα Δ).

Στις περιπτώσεις όπου ο σχεδιασμός της εκτροπής της κυκλοφορίας δεν εμπίπτει σε καμιά από τις τυπικές κατηγορίες που αναφέρονται στο παρόν κείμενο, εάν δηλαδή υπάρχει αντικειμενική δυσκολία εφαρμογής των γεωμετρικών στοιχείων και των προδιαγραφών, ακολουθείται η διαδικασία που περιγράφεται στην §1 του συνημμένου Παραρτήματος Α.

Η συντήρηση της εργοταξιακής σήμανσης – ασφάλισης, πρέπει να γίνεται ώστε να διασφαλίζεται ότι αυτή θα παραμένει στην ορθή θέση, και σε καλή κατάσταση. Πρέπει να προσφέρεται διαρκώς ευκρινής και άμεση αντίληψη των ρυθμίσεων και των απαιτούμενων πληροφοριών στους οδηγούς, όλες τις ώρες της ημέρας και της νύκτας, ακόμη και κάτω από δυσχερείς συνθήκες. Οι εν λόγω απαιτήσεις επιτυγχάνονται με τη συστηματική επιτήρηση της λειτουργίας τόσο της σήμανσης όσο και της ασφάλισης με κατάλληλη οργάνωση και προγραμματισμό των εκάστοτε αναγκαίων ενεργειών (βλ. λεπτομέρειες στο Παράρτημα Α).

8.1 Γενικά
Κατά το στάδιο προγραμματισμού των ενεργειών, οι οποίες αφορούν στο κλείσιμο λωρίδων κυκλοφορίας, απαιτούνται:

• Η προετοιμασία σχεδίου κυκλοφοριακών ρυθμίσεων, που θα εξυπηρετεί τη κυκλοφορία με την ελάχιστη καθυστέρηση.
• Ο καθορισμός των ασφαλών περιοχών έργων.
• Ο καθορισμός σαφών ζωνών ασφάλειας, παρακείμενων στις περιοχές έργων.
• Ο σχεδιασμός διαδρόμων κίνησης των πεζών με ασφάλεια, ιδιαίτερα σε αστικές περιοχές ικανών να εξυπηρετήσουν τους υπάρχοντες φόρτους πεζών (πλάτος διαδρόμου, εξασφάλιση συνέχειας με τις διαβάσεις επί του οδοστρώματος της οδού).
• Η ασφαλής πρόσβαση προς και από τους χώρους εργασιών, για τους εργαζόμενους και τα εργοταξιακά οχήματα.
• Η οργάνωση των διαδικασιών για την τοποθέτηση και την απομάκρυνση του εξοπλισμού σήμανσης και ασφάλισης με ασφάλεια τόσο για την οδική κυκλοφορία όσο και για τους εργαζόμενους του εργοταξίου.

Ο σχεδιασμός των διατάξεων κυκλοφοριακών ρυθμίσεων θα πρέπει να συμφωνεί με ένα από τα Τυπικά Σχέδια Σήμανσης Εκτελούμενων Έργων (βλ. κεφάλαιο 10).
Κατά τη μελέτη εκπόνησης της σήμανσης θα λαμβάνεται υπόψη η υπάρχουσα κατακόρυφη σήμανση και θα προβλέπεται ο τρόπος και τα στάδια που αυτή, είτε θα συνλειτουργεί με την προσωρινή εργοταξιακή σήμανση είτε θα τίθεται εκτός λειτουργίας. Στην τελευταία περίπτωση οι σχετικές πινακίδες είτε καλύπτονται με αδιαφανές ανθεκτικό υλικό (π.χ. μελανό φύλλο πολυαιθυλενίου πάχους τουλάχιστον 0,10 mm), είτε αφαιρούνται.
Οποιαδήποτε άμεση επικόλληση επί της όψης των πινακίδων δεν επιτρέπεται επειδή καταστρέφεται η αντανακλαστική μεμβράνη.
Η εγκατάσταση της σήμανσης εκτροπής κυκλοφορίας θα πρέπει να προηγείται του κλεισίματος οποιασδήποτε λωρίδας ή καταστρώματος. Το σχέδιο κυκλοφοριακών ρυθμίσεων θα πρέπει να διασφαλίζει τον αποκλεισμό εμπλοκής των εργαζομένων με τη διερχόμενη κυκλοφορία, καθώς και την ασφαλή κίνηση των πεζών σε αστικές περιοχές.
Η εγκατάσταση και η αφαίρεση της εργοταξιακής σήμανσης και ασφάλισης θα πρέπει να προγραμματίζεται με έγγραφο σχεδιασμό και να εκτελείται σε ώρες μειωμένου κυκλοφοριακού φόρτου.
8.2 Προγραμματισμός - Προετοιμασία
Ο προγραμματισμός και η προετοιμασία για την εγκατάσταση και απομάκρυνση εργοταξίων, προϋποθέτει να λαμβάνονται υπόψη οι ακόλουθες απαιτήσεις (βλ. και §4 του Παραρτήματος Α):
(1) Ορισμός Υπεύθυνου για το κλείσιμο/άνοιγμα των λωρίδων/καταστρωμάτων, ο οποίος θα πρέπει να γνωστοποιείται σε όλο το εργοταξιακό προσωπικό.

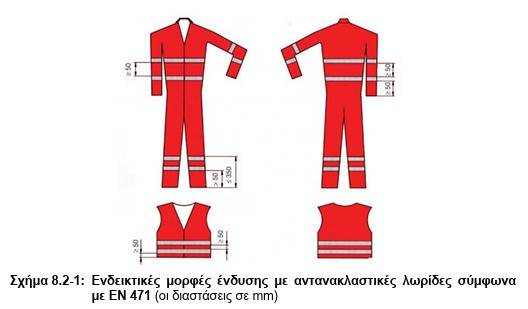

(2) Χρήση από τους εργαζόμενους ενδυμάτων υψηλής ευκρίνειας σύμφωνα με ΕΝ 471 (βλ. Σχήμα 8.2-1).
(3) Σήμανση των οχημάτων που θα συμμετέχουν στις εργασίες, στην οποία συμπεριλαμβάνονται και οι φορητές διατάξεις με αναλάμποντες κίτρινους φανούς. Αυτή θα εφαρμόζεται σύμφωνα με έντυπες σχετικές οδηγίες χρήσης.
(4) Γνωστοποίηση σε όλο το προσωπικό του χρονικού προγραμματισμού των εργασιών. Θα πρέπει να καταβάλλεται κάθε δυνατή προσπάθεια να αποφεύγονται δραστηριότητες σε ώρες κυκλοφοριακής αιχμής.
(5) Εκπαίδευση του προσωπικού, για την εξοικείωση με τη σειρά του κάθε εγχειρήματος.
(6) Καταγραφή των καθηκόντων και υποχρεώσεων του κάθε ατόμου.
(7) Οδηγίες για την ασφάλεια φόρτωση-εκφόρτωση των πινακίδων, η οποία πρέπει να γίνεται από την πλευρά του οχήματος, που βρίσκεται στην αντίθετη πλευρά από την κυκλοφορία.
(8) Διάθεση οχήματος αποκλεισμού λωρίδας, για την προστασία του προσωπικού, κατά την εγκατάσταση και απομάκρυνση των πινακίδων και των άλλων μέσων σήμανσης που έχουν τοποθετηθεί στην κεντρική νησίδα, καθώς και όπου αλλού αυτό κρίνεται αναγκαίο για λόγους ασφαλείας.
(9) Σαφής καθορισμός και επισήμανση των εισόδων-εξόδων των εργοταξιακών οχημάτων.
(10) Η σήμανση πρέπει να διασφαλίζει τη διαρκή διαθεσιμότητα διαδρόμου διέλευσης οχημάτων άμεσης ανάγκης.
(11) Προγραμματισμός των διαδικασιών απομάκρυνσης ή κάλυψης των προσωρινών πινακίδων, όταν αυτές δεν ισχύουν (π.χ. εκτός ωρών εργασίας κατά τη νύκτα).
(12) Προγραμματισμός των διαδικασιών απόδοσης στην κυκλοφορία (μετά το πέρας των εργασιών) των λωρίδων και καταστρωμάτων, για την κανονική χρήση της οδού. Μετά το πέρας των εργασιών οι εργοταξιακές πινακίδες και τα άλλα μέσα εργοταξιακής σήμανσης δεν επιτρέπεται να παραμένουν στην περιοχή των έργων.

8.3 Εγκατάσταση/Τοποθέτηση Κατακόρυφης Σήμανσης
Η εγκατάσταση/τοποθέτηση της κατακόρυφης σήμανσης εκτελείται εφαρμόζοντας τους εξής κανόνες:
(1) Η εγκατάσταση της σήμανσης θα πρέπει να εκτελείται προοδευτικά κατά την κατεύθυνση της κυκλοφορίας
(2) Τα στοιχεία της σήμανσης μπορεί να τοποθετούνται σε ένα ή δύο στάδια. Στη δεύτερη περίπτωση, κατά το πρώτο στάδιο αυτά τοποθετούνται όσο το δυνατόν πλησιέστερα στο σημείο οριστικής θέσης τους, αλλά οπωσδήποτε εκτός του οδοστρώματος. Η όψη των στοιχείων της σήμανσης δεν πρέπει να είναι ορατή από τους οδηγούς και γι’ αυτό όπου χρειάζεται αυτή πρέπει να καλύπτεται. Κατά το δεύτερο στάδιο τα στοιχεία της σήμανσης εγκαθίστανται στην οριστική θέση και απομακρύνονται τα καλύμματά τους.
(3) Η εργασία εγκατάστασης/τοποθέτησης των στοιχείων της σήμανσης πρέπει να αρχίζει με την τοποθέτηση της προειδοποιητικής πινακίδας Κ-20, όπως προβλέπεται και στα Τυπικά Σχέδια του κεφαλαίου 10 και τη μελέτη της σήμανσης.
(4) Το όχημα μεταφοράς του εξοπλισμού της σήμανσης πρέπει να πλησιάσει τη θέση του εργοταξίου μέσω της κυκλοφορίας και να σταθμεύσει ασφαλώς, έτσι ώστε να μειωθεί κατά το δυνατόν η εμπλοκή του με την κυκλοφορία της οδού, έχοντας θέσει σε λειτουργία τους κίτρινους προειδοποιητικούς φανούς.
(5) Κατά τη στάθμευση το όχημα μεταφοράς του εξοπλισμού, πρέπει να προστατεύεται με τοποθέτηση των πινακίδων του ΚΟΚ Ρ-52αήΡ-52δ. Σε οδούς με επιτρεπόμενη ταχύτητα V 60 km/h κατά τη διάρκεια της εγκατάστασης της σήμανσης, πρέπει να τοποθετείται εξοπλισμός αποκλεισμού λωρίδας στα 30 m πίσω από το σταθμευμένο όχημα.
(6) Η φόρτωση-εκφόρτωση των πινακίδων, πρέπει να γίνεται από την πλευρά του οχήματος, που βρίσκεται στο μη κυκλοφορούμενο χώρο της οδού.
(7) Το όχημα μεταφοράς του εξοπλισμού της σήμανσης θα μετακινείται προς την επόμενη θέση εκφόρτωσης ακολουθούμενο από ένα όχημα αποκλεισμού λωρίδας και θα ακολουθούνται οι διαδικασίες που περιγράφονται στα προηγούμενα, μέχρι να τοποθετηθούν όλα τα στοιχεία της σήμανσης.
(8) Οι κώνοι ή οι πινακίδες οριοθέτησης έργων τοποθετούνται σε περίπτωση εργασίας εκτός των παρυφών του οδοστρώματος, κατά τη ροή της κυκλοφορίας, με ένα όχημα που μεταφέρει τα στοιχεία της σήμανσης, μαζί με ένα όχημα αποκλεισμού λωρίδας.
(9) Μετά την ολοκλήρωση της τοποθέτησης της σήμανσης, αφού σβήσουν οι προειδοποιητικοί φανοί που βρίσκονται, τόσο στο όχημα μεταφοράς του εξοπλισμού της σήμανσης, όσο και στο όχημα αποκλεισμού λωρίδας, οπότε τα οχήματα εισέρχονται στην κανονική κυκλοφορία και εγκαταλείποντας το εργοτάξιο.
8.4 Απομάκρυνση/Αφαίρεση Κατακόρυφης σήμανσης
Η απομάκρυνση/αφαίρεση της κατακόρυφης σήμανσης εκτελείται εφαρμόζοντας τους εξής κανόνες:
(1) Γενικά εφαρμόζεται διαδικασία παρεμφερής με εκείνη της εγκατάστασης/τοποθέτησης. Η κύρια διαφορά συνίσταται στη συχνότητα των σταδίων.
(2) Πριν αρχίσει η απομάκρυνση/αφαίρεση, γίνεται επισταμένος έλεγχος, ώστε να διασφαλισθεί ότι δεν υπάρχουν εργαζόμενοι, εργοταξιακά οχήματα, μηχανήματα, υλικά και μπάζα στο εργοτάξιο.
(3) Οι προειδοποιητικές πινακίδες Κ-20 παραμένουν μέχρι να αφαιρεθούν όλος ο εξοπλισμός σήμανσης.
(4) Σε κάθε περίπτωση πρέπει να χρησιμοποιείται ένα όχημα αποκλεισμού λωρίδας, προκειμένου να προστατεύεται το όχημα που μεταφέρει τα στοιχεία της σήμανσης. Αυτό το όχημα θα διατηρείται σε κατάλληλη απόσταση, συνήθως 30 έως 45 m σε υπεραστικές οδούς και 15 m σε αστικές, από το όχημα μεταφοράς του εξοπλισμού της σήμανσης, εμπρός ή πίσω από αυτό, σε σχέση με την επερχόμενη κυκλοφορία.
(5) Οι κώνοι και οι πινακίδες οριοθέτησης έργων είναι τα πρώτα στοιχεία που αφαιρούνται, ενώ το όχημα που μεταφέρει τα στοιχεία της σήμανσης λειτουργεί εντός των ορίων της αποκλεισμένης περιοχής, όπου το πλάτος επαρκή.
(6) Μετά την ολοκλήρωση της απομάκρυνσης των κώνων και των πινακίδων οριοθέτησης έργων, και τα δύο οχήματα πλησιάζουν την τελευταία τοποθετημένη πινακίδα(συνήθως τη Ρ-36), και αφαιρούνται όλα τα στοιχεία της σήμανσης με αντίθετη σειρά από αυτή της διαδικασίας τοποθέτησης. Η εργασία αυτή συνήθως απαιτεί τη χρήση ενός οχήματος αποκλεισμού λωρίδας εμπρός από το όχημα που μεταφέρει τα στοιχεία της σήμανσης, το οποίο θα έχει στο εμπρόσθιο μέρος την πινακίδα του ΚΟΚ Ρ52α ή Ρ-52δ. (7) . Οι προειδοποιητικές πινακίδες Κ-20 είναι τα τελευταία στοιχεία σήμανσης που αφαιρούνται.
(8) Όταν ολοκληρωθεί η διαδικασία απομάκρυνσης των στοιχείων της σήμανσης, αφού σβήσουν οι προειδοποιητικοί φανοί που βρίσκονται, τόσο στο όχημα μεταφοράς του εξοπλισμού της σήμανσης, όσο και στο όχημα αποκλεισμού λωρίδας, οπότε τα οχήματα εισέρχονται στην κανονική κυκλοφορία και εγκαταλείποντας το εργοτάξιο.

Η μελέτη σήμανσης και ασφάλισης, σε εργοτάξια κατά μήκος οδού εν λειτουργία, εκπονείται από μηχανικό, κάτοχο μελετητικού πτυχίου στην κατηγορία των συγκοινωνιακών έργων, με μέριμνα και ευθύνη του αναδόχου του έργου, και εγκρίνεται από την Υπηρεσία (βλ. §1 του Παραρτήματος Α).
Για τις προτεινόμενες κυκλοφοριακές ρυθμίσεις κατά τη διάρκεια των έργων, είναι σκόπιμο να ζητείται και η γνώμη της αρμόδιας Δ/νσης Τροχαίας για τα κυκλοφοριακά προβλήματα στην περιοχή του εργοταξίου, πριν από την ολοκλήρωση της σχετικής μελέτης. Η συνεργασία με την Τροχαία θα γίνεται πριν από την υποβολή, για την αστυνομική αδειοδότηση, της εγκεκριμένης από την Υπηρεσία μελέτης, με σκοπό να δοθεί η ευκαιρία στην αρμόδια Τροχαία να προσφέρει τυχόν χρήσιμες παρατηρήσεις για τις κυκλοφοριακές συνθήκες της περιοχής.
Ο σχεδιασμός που προκύπτει από τη μελέτη πρέπει να συμμορφώνεται με:
α. τις διατάξεις του Κώδικα Οδικής Κυκλοφορίας και της νομοθεσίας περί εκτέλεσης έργων
β. τις απαιτήσεις του παρόντος τεύχους.
γ. την υποχρέωση, ανάλογα με τις τοπικές συνθήκες, να προβλέπεται ταχεία και ασφαλής διέλευση οχημάτων έκτακτης ανάγκης (ασθενοφόρα, πυροσβεστικά, περιπολικά αστυνομίας κλπ.).

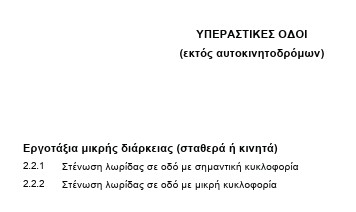

Για τις συνήθεις περιπτώσεις ανάγκης εκτροπής κυκλοφορίας λόγω εκτέλεσης έργων επί των οδών, κατά μήκος του οδικού δικτύου (αστικό και υπεραστικό) η σήμανση και ασφάλισή τους γίνεται σύμφωνα με τα Τυπικά Σχέδια που παρουσιάζονται στη συνέχεια στο Παράρτημα Γ. Τα εν λόγω Τυπικά Σχέδια αναφέρονται σε εργοτάξια μακράς διάρκειας και εργοτάξια μικρής διάρκειας.
Ως εργοτάξια μακράς διάρκειας θα θεωρούνται κατά κανόνα όλα τα εργοτάξια τα οποία διατηρούνται στο συγκεκριμένο σημείο τουλάχιστον μια ημερολογιακή ημέρα.

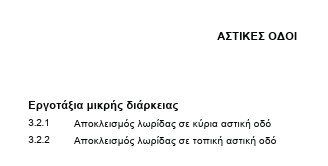

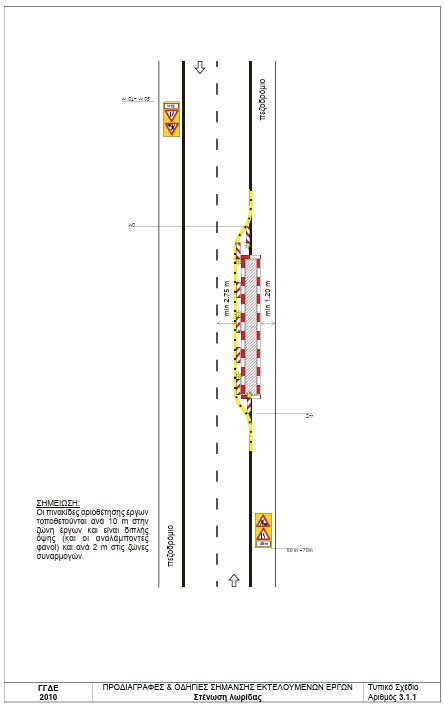

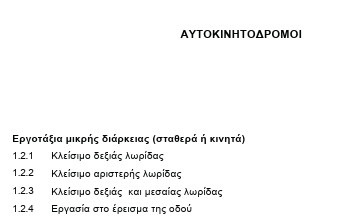

Στα Τυπικά Σχέδια εκτός των στοιχείων σήμανσης και ασφάλισης, αναφέρονται και ορισμένες πρόσθετες οδηγίες, που θα πρέπει, κατά περίπτωση, να ακολουθούνται.
Οι εφαρμοζόμενες διατάξεις κυκλοφοριακών ρυθμίσεων θα πρέπει να συμμορφώνονται με ένα από τα εν λόγω Τυπικά Σχέδια, ενώ σε ειδικές περιπτώσεις οι οποίες δεν καλύπτονται από αυτά, θα πρέπει να ακολουθείται η διαδικασία §1 του Παραρτήματος Α. Επιπλέον συνιστάται ως βοήθημα και για άλλες τυπικές διατάξεις το τεύχος RSA, 1995 “Sicherung von Arbeitsstellen an Straßen”, BUNDESMINISTERIUM FUR VERKEHR.
Οι διατάξεις των Τυπικών Σχεδίων αποτελούν την τυπική και την ελάχιστη σήμανση κατά περίπτωση. Τα ιδιαίτερα χαρακτηριστικά κάθε διάταξης και εργοταξίου θα πρέπει να λαμβάνονται υπ’ όψη με προσοχή, ενώ πρόσθετες πινακίδες θα πρέπει να τοποθετούνται μόνο σε σημεία όπου υπάρχει περιορισμένη ορατότητα και κρίνεται αναγκαία πρόσθετη διασφάλιση για την αντίληψη της σήμανσης, προκειμένου να προσφέρεται η δυνατότητα στους οδηγούς για αντίδραση εγκαίρως.
Σε αυτοκινητόδρομο στις περιπτώσεις κατά τις οποίες η ΛΕΑ δε χρησιμοποιείται ως λωρίδα κυκλοφορίας για την εκτροπή, πρέπει να αποτρέπεται η χρήση της με τοποθέτηση (ανά διαστήματα 100 m επί της οριογραμμής κυκλοφορίας, εντός του πλάτους της ΛΕΑ) πινακίδων Π-78 του ΚΟΚ (βλ. Τυπικά Σχέδια: 1.1.1, 1.1.2, 1.1.3α, 1.1.3β, 1.1.4α, 1.1.6α, 1.1.6β.

Ανάλογα με το έργο και τις επιπτώσεις του στη λειτουργία υφιστάμενου οδικού δικτύου, οι παράγραφοι που ακολουθούν θα πρέπει, όπου κρίνεται απαραίτητο, να εντάσσονται στην Τεχνική Συγγραφή Υποχρεώσεων. Αντί αυτού συνιστάται στο μέρος της ΤΣΥ όπου προδιαγράφονται οι εργασίες εργοταξιακής σήμανσης-ασφάλισης να γίνεται σχετική παραπομπή στο παρόν τεύχος.
1. ΑΝΤΙΜΕΤΩΠΙΣΗ ΕΙΔΙΚΩΝ ΠΕΡΙΠΤΩΣΕΩΝ
Κατά την προετοιμασία του χρονοδιαγράμματος εργασιών, ο ανάδοχος κατασκευαστής εντός το πολύ δυο μηνών πριν από την προγραμματισμένη ημερομηνία έναρξης των εργασιών υποχρεούται να:
α. εντοπίσει τις περιοχές του έργου στις οποίες δεν υπάρχει η δυνατότητα εφαρμογής των Τυπικών Σχεδίων (βλ. Παράρτημα Γ). β. ετοιμάσει για κάθε μια από αυτές τις περιπτώσεις μία πρόταση διάταξης εκτροπής της κυκλοφορίας, στην οποία θα περιλαμβάνονται όλα τα απαραίτητα στοιχεία σχεδιασμού (γεωμετρικά χαρακτηριστικά, όρια ταχύτητας, οριζόντια και κάθετη σήμανση και στοιχεία ασφάλισης), την οποία θα υποβάλλει στην Υπηρεσία για έγκριση.
2. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΑΠΟΜΑΚΡΥΝΣΗ ΕΡΓΟΤΑΞΙΟΥ
Πέραν των όσων αναφέρονται στο κεφάλαιο 9 του παρόντος τεύχους, ισχύουν και τα ακόλουθα:
2.1 Προγραμματισμός Εργασιών
Λαμβάνοντας υπόψη την πολυπλοκότητα των έργων και των απαιτήσεων για κλείσιμο των λωρίδων κυκλοφορίας. Ο ανάδοχος θα πρέπει να ετοιμάσει:

• Λεπτομερές χρονοδιάγραμμα ενεργειών
• Οδηγίες για την εκτέλεση των εργασιών

2.2 Προετοιμασία
Πριν από την έναρξη των εργασιών εγκατάστασης του εργοταξίου, ο ανάδοχος πρέπει να έχει ολοκληρώσει τα εξής:
α. Έλεγχο και, όπου είναι απαραίτητο, επισκευή, αντικατάσταση ή και προμήθεια των εξής:
(1) Σημάνσεις, στηρίγματα σημάνσεων, κυκλοφοριακά κώνοι, πινακίδες οριοθέτησης έργων, φράγματα, αναλαμπόντων φανών κινδύνου κτλ., τα οποία είναι απαραίτητα για τον αποκλεισμό τμήματος του οδοστρώματος.
(2) Οποιανδήποτε αναγκαία και μη τυποποιημένα σήματα που θα έχουν εγκριθεί από την Υπηρεσία.
(3) Εξοπλισμό ασφάλειας, συμπεριλαμβανομένων και οριζοντίων σημάνσεων ειδικής διακριτικότητας.
(4) Ενδύματα υψηλής ευκρίνειας για όλο το προσωπικό.
(5) Ειδικά οχήματα για χρήση κινητών φραγμάτων/εμποδίων διακοπής των λωρίδων κυκλοφορίας.
β. Οργάνωση της μεταφοράς όλων των στοιχείων με τα απαραίτητα στηρίγματα σήμανσης κτλ. στη σωστή σειρά και στις πλέον κατάλληλες θέσεις, ώστε να διευκολύνεται η απόσυρση αυτών μετά το τέλος των δραστηριοτήτων των εργασιών.
γ. Γνωστοποίηση σε όλο το προσωπικό σχετικά με τον προγραμματισμό των δραστηριοτήτων και τα ατομικά καθήκοντα του καθενός.
δ. Τελική επιθεώρηση των οχημάτων, του εξοπλισμού και του προσωπικού, ώστε όλοι και όλα να βρίσκονται στη σωστή θέση τη χρονική στιγμή που απαιτείται.
2.3 Ευθύνη του Αναδόχου
Προκειμένου να ελαχιστοποιηθούν όλοι οι κίνδυνοι κατά τις εργασίες εγκατάστασης/απομάκρυνσης του εργοταξίου, ο ανάδοχος πρέπει να εκτιμά την καταλληλότητα της μεθόδου που θα προτείνει για την τοποθέτηση και απόσυρση των στοιχείων της σήμανσης. Για την προτεινόμενη μέθοδο πρέπει να λαμβάνει υπόψη τη χάραξη της οδού, τον κυκλοφοριακό φόρτο, τη σύνθεση και την ταχύτητα της κυκλοφορίας, καθώς και άλλους παράγοντες οι οποίοι μπορεί να επηρεάζουν την ασφάλεια, τόσο χρηστών, όσο και των εργαζομένων στο εργοτάξιο.
3. ΣΥΝΤΗΡΗΣΗ
Οι εργασίες συντήρησης διακρίνονται σε δυο κατηγορίες την τακτική και την έκτακτη.
3.1 Τακτική Συντήρηση
Η τακτική συντήρηση της εργοταξιακής σήμανσης-ασφάλισης θα διενεργείται σε συγκεκριμένες χρονικές στιγμές, που καθορίζονται με ειδικό πρόγραμμα, το οποίο θα υποβάλλει ο ανάδοχος και θα εγκρίνει η Υπηρεσία, που θα συνοδεύεται από τη μελέτη της εργοταξιακής σήμανσης-ασφάλισης. Η τακτική συντήρηση περιλαμβάνει:
α. Τον τακτικό έλεγχο, για τη διαπίστωση της καλής κατάστασης και τον εντοπισμό όσων στοιχείων χρειάζονται συντήρηση ή αντικατάσταση.
β. Την υποβολή έκθεσης μετά το πέρας του τακτικού ελέγχου με αναλυτική αναφορά για την υφιστάμενη λειτουργική κατάσταση των στοιχείων της σήμανσης και ασφάλισης της οδού στη ζώνη επιρροής των έργων.
Το πρόγραμμα συντήρησης/αντικατάστασης σήμανσης ή/και στοιχείων ασφάλισης, το οποίο στηρίζεται στις εκθέσεις των τακτικών ελέγχων και διενεργείται μέσα σε 24 ώρες από το πέρας αυτών (των ελέγχων).
Τόσο οι εκθέσεις των τακτικών ελέγχων, όσο και οι δραστηριότητες συντήρησης/αντικατάστασης, συντάσσονται σε ειδικά φυλλάδια, τα οποία υποβάλλονται στην επιβλέπουσα Υπηρεσία (βλ. επόμενη §4.2. “Διαδικασία συνεχούς ελέγχου”).
3.2 Έκτακτη Συντήρηση
Η έκτακτη συντήρηση υλοποιείται για την αντιμετώπιση έκτακτων περιστατικών (ατυχήματα, ακραίες καιρικές συνθήκες, κλοπές, βανδαλισμοί κτλ.), από τα οποία προκαλούνται φθορές στην εργοταξιακή σήμανση-ασφάλιση.
Ο εντοπισμός των τυχόν φθορών και των αντίστοιχων ενεργειών αποκατάστασης γίνεται με τις εξής διαδικασίες:
α. Ο υπεύθυνος κάθε εργοταξιακής ζώνης ενημερώνει άμεσα τον υπεύθυνο ασφάλειας του εργοταξίου για την ανάγκη αποκατάστασης φθορών στη σήμανση-ασφάλιση της ζώνης μετά από οποιοδήποτε περιστατικό.
β. Ο υπεύθυνος ασφάλειας του εργοταξίου οφείλει να ενημερώνεται καθημερινά από τον τοπικό Σταθμό Τροχαίας, για τυχόν περιστατικό που μπορεί να έχει προκαλέσει φθορά στη σήμανση-ασφάλιση, εκτός της ζώνης των έργων την οποία αυτός μπορεί να ελέγχει άμεσα και συγκεκριμένα στη ζώνη προειδοποίησης και στη ζώνη αποκατάστασης της κυκλοφορίας.
Στις περιπτώσεις που παρουσιασθεί οποιαδήποτε φθορά, ο ανάδοχος οφείλει να ενεργεί άμεσα για την αποκατάσταση των στοιχείων της σήμανσης (βλ. επόμενη §4.2).
4. ΔΙΑΔΙΚΑΣΙΑ ΕΛΕΓΧΟΥ
4.1 Εφαρμογή Εγκεκριμένης Μελέτης Εργοταξιακής Σήμανσης και Ασφάλισης
Όταν το εργοτάξιο είναι έτοιμο, πριν από την έναρξη των εργασιών ο ανάδοχος ενημερώνει την Υπηρεσία, προκειμένου ο επιβλέπων μηχανικός να ελέγξει επιτόπου την εφαρμογή της εγκεκριμένης μελέτης της εργοταξιακής σήμανσης-ασφάλισης.
4.2 Διαδικασία Συνεχούς Επιτήρησης
Ο ανάδοχος, σε όλη τη διάρκεια λειτουργίας του εργοταξίου προβαίνει:

• σε τακτικούς ελέγχους ανά χρονικά διαστήματα όχι αραιότερα των τριών ημερών, για να διαπιστώνει ότι όλα τα στοιχεία σήμανσης-ασφάλισης βρίσκονται στη σωστή θέση και σε καλή λειτουργική κατάσταση,
• στην έγκαιρη αποκατάσταση των στοιχείων της σήμανσης- ασφάλισης, όταν αυτό απαιτείται από τις διαπιστώσεις των τακτικών ελέγχων,
• στην αποκατάσταση των καταστρεμμένων στοιχείων σήμανσης-ασφάλισης, λόγω έκτακτου περιστατικού (ατύχημα, ακραίες καιρικές συνθήκες κτλ.), μέσα σε 24 ώρες, κοινοποιώντας τις ενέργειές του στην Υπηρεσία. Παράλληλα η Υπηρεσία οφείλει να προβαίνει επίσης σε τακτικούς ελέγχους, σε χρονικά διαστήματα όχι μεγαλύτερα των 10 ημερών, για να εξακριβώνει τη συμμόρφωση του αναδόχου με τα προαναφερόμενα.

4.3 Απομάκρυνση Προσωρινών Μέτρων – Αποκατάσταση Κανονικής Σήμανσης
Μετά το πέρας των εργασιών σε κάθε εργοτάξιο και πριν από την αποκατάσταση της κανονικής λειτουργίας της οδού, ο ανάδοχος σε συνεργασία με την Υπηρεσία θα επιθεωρούν όλη την περιοχή του εργοταξίου για να επιβεβαιώσουν ότι:
α. όλα τα στοιχεία της προσωρινής σήμανσης-ασφάλισης έχουν αποξηλωθεί και απομακρυνθεί,
β. έχει αποκατασταθεί η κατακόρυφη και οριζόντια σήμανση, καθώς και η ασφάλιση για την κανονική λειτουργία της οδού.
4.4 Τυποποίηση Διαδικασιών Ελέγχου
Για τον έλεγχο της ορθής εφαρμογής των διαδικασιών των ελέγχων που προαναφέρονται, θα χρησιμοποιούνται για κάθε εργοταξιακή ζώνη, ειδικά έντυπα στα οποία θα αναφέρονται τουλάχιστον τα εξής:

• Ο αριθμός και το είδος πινακίδων και στοιχείων ασφάλισης που πρέπει να έχουν τοποθετηθεί - Έλεγχος ορθής τοποθέτησης και καλής κατάστασής τους.
• Η περιγραφή της οριζόντιας σήμανσης και των πρόσθετων στοιχείων που εφαρμόσθηκαν - Έλεγχος ορθής τοποθέτησης και καλής κατάστασής τους.
• Η ημερομηνία και ώρα των διενεργούμενων τακτικών ελέγχων της κατάστασης της εργοταξιακής σήμανσης-ασφάλισης από τον ανάδοχο - Διαδικασία συντήρησης. Ηημερομηνία και ώρα των διενεργούμενων τακτικών ελέγχων από την Υπηρεσία.
• Η ημερομηνία και ώρα των έκτακτων ελέγχων - περιστατικά.
• Το όνομα και η υπογραφή αυτών που διενήργησαν τους ελέγχους.

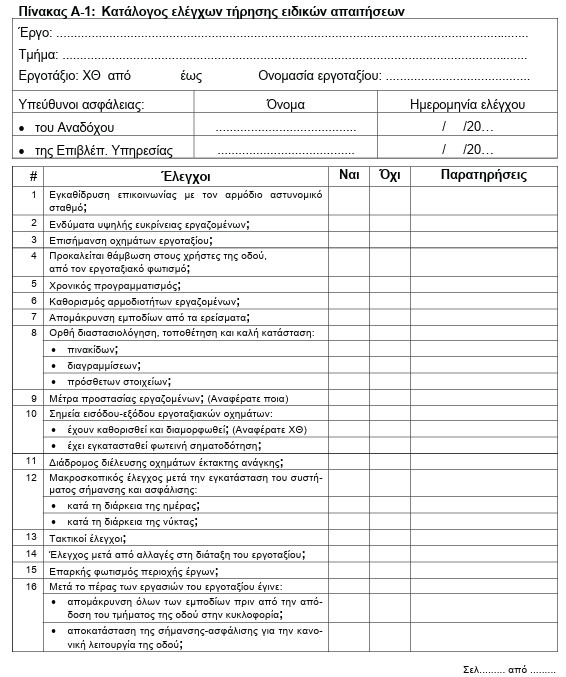

Είναι απαραίτητο να χρησιμοποιείται μια τυπική μορφή έντυπου καταλόγου ελέγχων όπως παρουσιάζεται στη συνέχεια (βλ. Πίνακα Α-1). Αυτό το έντυπο ή με άλλη παρόμοια μορφή που θα θεωρηθεί περισσότερο αποτελεσματική, θα χρησιμοποιείται μετά από την έγκριση της Υπηρεσίας.
Προκειμένου να διασφαλίζεται ότι έχουν φορτωθεί όλα τα στοιχεία σήμανσης-ασφάλισης στα οχήματα που θα τα μεταφέρουν επιτόπου του έργου, θα πρέπει να γίνεται λεπτομερής έλεγχος με αντίστοιχο κατάλογο που θα συντάσσεται με βάση τα στοιχεία τα οποία προβλέπονται από τη σχετική μελέτη.
5. ΑΝΤΙΡΡΥΠΑΝΤΙΚΑ ΜΕΤΡΑ
Μέσα στο σύνολο των μέτρων που προάγουν την οδική ασφάλεια είναι και εκείνα τα οποία διασφαλίζουν την αντιμετώπιση της μεταφοράς ρύπων (λάσπης, κτλ.) από τους τροχούς των οχημάτων του εργοταξίου επί του οδοστρώματος της κανονικής κυκλοφορίας. Όταν από τις συνθήκες του έργου προκύπτει ότι τα εργοταξιακά οχήματα είναι πιθανό να ρυπαίνουν με λάσπη το οδόστρωμα υπό λειτουργία οδών, αφού θα κινούνται και επί αυτών, τότε πρέπει να λαμβάνονται συγκεκριμένα μέτρα. Η αντιμετώπιση αυτού του προβλήματος γίνεται με την υποχρέωση του αναδόχουνακατασκευάσει και χρησιμοποιεί ειδική διάταξη (βλ. Σχήμα Α-1) καθαρισμού των τροχών των οχημάτων πριν από την είσοδο τους στο οδόστρωμα της κανονικής κυκλοφορίας.

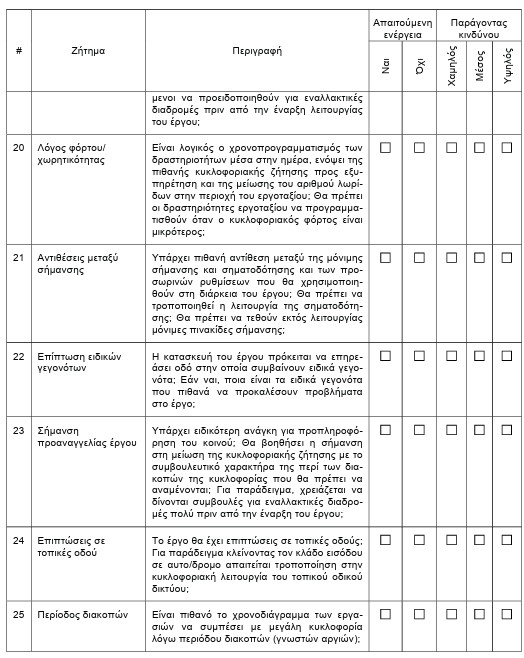

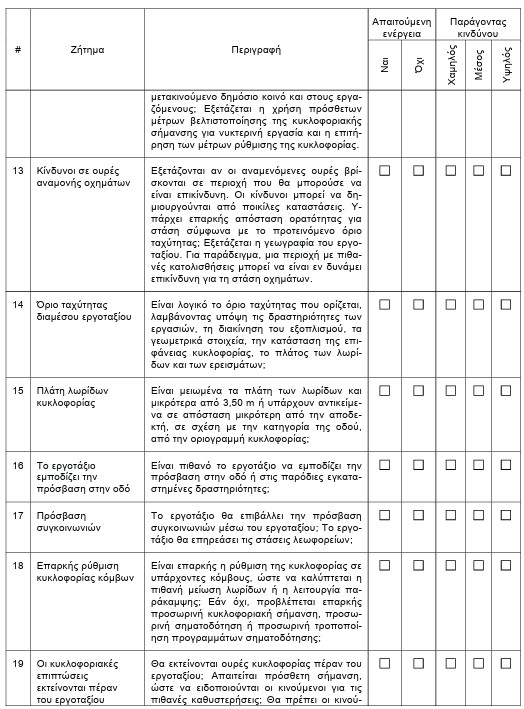

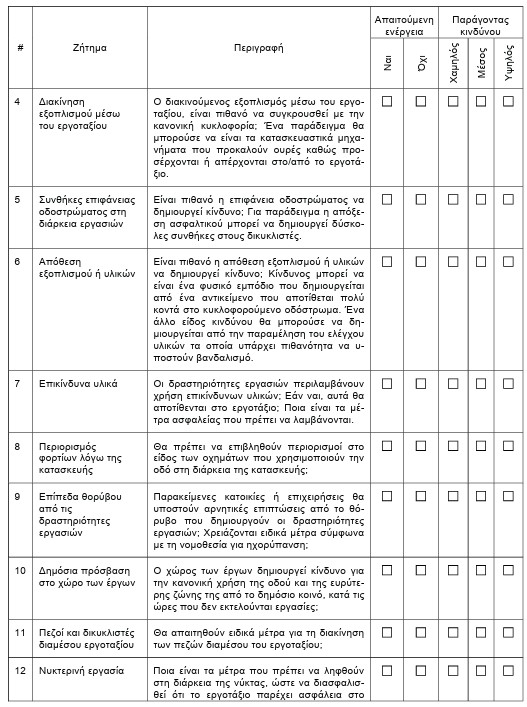

6. ΔΙΑΔΙΚΑΣΙΑ ΕΚΤΙΜΗΣΗΣ ΚΙΝΔΥΝΩΝ

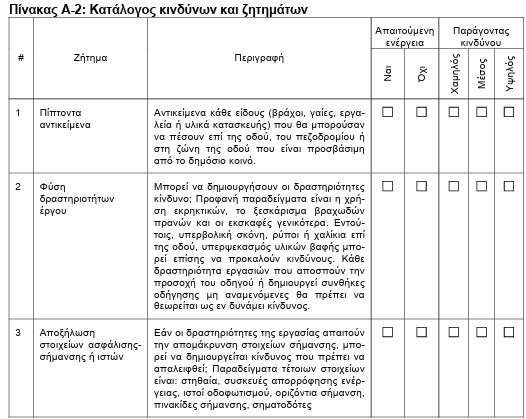

Η εκτίμηση των κινδύνων για την οδική ασφάλεια οι οποίοι αφορούν, τόσο στο μετακινούμενο δημόσιο κοινό, όσο και στους εργαζόμενους εργοταξίων, από οποιεσδήποτε εργασίες που αναπτύσσονται κατά μήκος δημόσιας οδού, καθώς και ο εντοπισμός των ειδικών εργοταξιακών κινδύνων βοηθούν στην ανάπτυξη μιας Στρατηγικής Διαχείρισης Κυκλοφορίας και των προκυπτόντων απαιτήσεων, προκειμένου να καταρτισθεί ένα Σχέδιο Διαχείρισης της Κυκλοφορίας. Η χρήση του καταλόγου ελέγχων που ακολουθεί έχει σκοπό να εμπεδωθεί και να διασφαλισθεί ότι οι περισσότεροι κοινοί παράγοντες κινδύνων αντιμετωπίζονται με συνέπεια. Εντούτοις, μπορεί να υπάρχουν και άλλοι παράγοντες κινδύνου.
Σε κάθε έργο, με βάση τον εν λόγω κατάλογο, θα πρέπει πρώτα να εξετάζεται, εάν οι αναγραφόμενοι κίνδυνοι ή ζητήματα συντρέχουν στο έργο και ύστερα να αναγνωρίζεται εάν απαιτείται σχετική ενέργεια, καθώς και ο βαθμός κινδύνου.
Όπου αναγνωρίζεται κίνδυνος, πρέπει αυτός να απαλείφεται κατάλληλα από τις πρόνοιες του Σχεδίου Διαχείρισης Κυκλοφορίας, που θα υποβάλλεται από τον ανάδοχο του έργου στην Υπηρεσία προς έγκριση.

Oλες οι πινακίδες που θα χρησιμοποιούνται για την εργοταξιακή σήμανση περιλαμβάνονται στο παρόν και θα εφαρμόζονται στις διαστάσεις με τις οποίες διατίθενται σε ψηφιακή μορφή (DWG) από την Υπηρεσία.

Όλα τα στοιχεία σήμανσης (οριζόντια και κατακόρυφα), που χρησιμοποιούνται στις περιοχές εκτελούμενων έργων, θα πρέπει να συμμορφώνονται με τις προδιαγραφές και οδηγίες του παρόντος τεύχους.
Oι ζώνες εργοταξίων μπορεί να παρουσιάζουν στους οδηγούς οχημάτων, δικυκλιστές και πεζούς μη αναμενόμενες και ασυνήθιστες καταστάσεις, όσον αφορά στην κυκλοφοριακή λειτουργία. Γι αυτό το λόγο, θα πρέπει να δίνεται ειδική φροντίδα στην εφαρμογή των τεχνικών ρύθμισης της κυκλοφορίας.
Στις αρχές και διαδικασίες, για τις οποίες η εμπειρία έχει δείξει ότι βελτιώνουν την ασφάλεια των χρηστών της οδού και των εργαζομένων στην περιοχή των εργοταξίων, περιλαμβάνονται τα εξής:
(1) Η οδική ασφάλεια σε περιοχές εργοταξίων είναι στοιχείο αρτιότητας και υψηλής προτεραιότητας για κάθε έργο, από τον προγραμματισμό μέχρι τη μελέτη και την κατασκευή. Ομοίως, οι εργασίες συντήρησης και κατασκευής αγωγών ΟΚΩ θα πρέπει να σχεδιάζονται και εκτελούνται με διαρκή μέριμνα της ασφάλειας των χρηστών της οδού, καθώς και των εργαζομένων.
α. Οι βασικές αρχές ασφάλειας που ισχύουν για τη χρήση των στοιχείων μόνιμης σήμανσης σε οδικά τμήματα, στα οποία δεν διαταράσσεται το κατάστρωμα ή ο παρόδιος χώρος, θα πρέπει επίσης να τηρούνται κατά τη μελέτη προσωρινών μέτρων ρύθμισης της κυκλοφορίας. Στόχος πρέπει να είναι η καθοδήγηση της κυκλοφορίας διαμέσου της ζώνης εργοταξίων με σήμανση όσο το δυνατόν παρόμοια με εκείνη της κανονικής κατάστασης.
β. Ένα σχέδιο/πρόγραμμα με κατάλληλη λεπτομέρεια, που θα ανταποκρίνεται στην πολυπλοκότητα του έργου, θα πρέπει να εκπονείται και να γίνεται κατανοητό από όλα τα εμπλεκόμενα υπεύθυνα μέρη πριν από την έναρξη των εργοταξίων. Κάθε αλλαγή στο εν λόγω συμφωνημένο/εγκεκριμένο σχέδιο/πρόγραμμα θα πρέπει να προεγκρίνεται από την αρμόδια Υπηρεσία πριν από την υλοποίησή της.
(2) Η κυκλοφοριακή κίνηση θα πρέπει να εμποδίζεται στο ελάχιστο δυνατό.
α. Ο σχεδιασμός των προσωρινών μέτρων ρύθμισης της κυκλοφορίας θα πρέπει να εκπονείται με την παραδοχή ότι, οι οδηγοί οχημάτων θα μειώνουν την ταχύτητα τους μόνο όταν αντιλαμβάνονται με σαφήνεια την ανάγκη να κάνουν αυτό. Ως εκ τούτου ζώνες μειωμένης ταχύτητας θα πρέπει να εφαρμόζονται όπου θα υπάρχει τέτοια ανάγκη.
β. Οποιεσδήποτε αλλαγές στην κυκλοφοριακή διάταξη, όπως η στένωση λωρίδων, ηκατάργηση λωρίδων ή άλλες μεταβατικές καταστάσεις της κύριας οδού, που απαιτούν γρήγορες αλλαγές στην πορεία των οχημάτων θα πρέπει να αποφεύγονται.
γ. Στα οδικά τμήματα όπου τα οχήματα άμεσης ανάγκης θα διέρχονται από ζώνες έργων μπορεί να υπάρχει ανάγκη ειδικών μέτρων, ιδιαίτερα σε οδούς υψηλής ταχύτητας ή υψηλού φόρτου.
δ. Η διάρκεια κατασκευής των έργων θα πρέπει να ελαχιστοποιείται προκειμένου να μειώνεται ο χρόνος έκθεσης σε πιθανούς κινδύνους.
(3) Τα οχήματα θα πρέπει να καθοδηγούνται με ένα σαφή και θετικό τρόπο όταν προσεγγίζουν και διασχίζουν τις ζώνες εργοταξίων.
α. Η επαρκής προειδοποίηση, η οριοθέτηση και ο διαχωρισμός των διαδρόμων κυκλοφορίας με τη βοήθεια κατάλληλης οριζόντιας και κατακόρυφης σήμανσης, καθώς και με άλλες συσκευές, που είναι αποτελεσματικές κάτω από μεταβαλλόμενες συνθήκες φωτισμού και καιρικές, θα πρέπει να προβλέπονται. Ο σκοπός είναι ώστε να διασφαλίζεται η θετική καθοδήγηση των οδηγών, με προειδοποίηση για την παρουσία εργοταξίων, καθώς και με κατάλληλα μέτρα διαμέσου της ζώνης των έργων.
β. Ακατάλληλη οριζόντια σήμανση θα πρέπει να αφαιρείται στην περίπτωση εργοταξίων μακράς διάρκειας προκειμένου να αποφεύγεται η σύγχυση των οδηγών κάτω από οποιεσδήποτε συνθήκες φωτισμού (ημέρα-νύχτα) και καιρικές.
γ. Προσωπικό μπορεί να χρησιμοποιείται για τη θετική καθοδήγηση των οδηγών κατά τη διέλευση τους από ζώνες εργοταξίων. Αυτό πρέπει να γίνεται μόνο όταν όλες οι άλλες μέθοδοι/μέσα ρύθμισης της κυκλοφορίας κρίνονται ανεπαρκή για την προειδοποίηση, καθοδήγηση και ρύθμιση της πορείας των οχημάτων.
(4) Για τη διασφάλιση αποδεκτών επιπέδων λειτουργίας, θα πρέπει να γίνεται καθημερινή επιθεώρηση των στοιχείων σήμανσης και ασφάλισης.
α. Η ευθύνη πρέπει να ανατίθεται σε πρόσωπα που έχουν εκπαιδευτεί στις αρχές και κανόνες ρύθμισης κυκλοφορίας σε ζώνες έργων. Το πλέον σημαντικό καθήκον αυτών των προσώπων είναι να διασφαλίζουν ότι όλα τα στοιχεία σήμανσης συμμορφώνονται με το εγκεκριμένο σχέδιο μέτρων ρύθμισης της κυκλοφορίας και ότι αυτό είναι αποτελεσματικό στην παροχή συνθηκών ασφαλείας στους οδηγούς οχημάτων, στους δικυκλιστές και στους εργαζόμενους στα εργοτάξια.
β. Ανά χρονικά διαστήματα μπορεί να απαιτείται αναπροσαρμογή των κυκλοφοριακών ρυθμίσεων, ώστε να διασφαλίζονται οι ταχύτερες κυκλοφοριακές κινήσεις και η ασφάλεια. Είναι ουσιαστικό, οι υπεύθυνοι των κυκλοφοριακών ρυθμίσεων επίσης να έχουν αρμοδιότητα για τον έλεγχο της προόδου των έργων, σε σχέση με τη διατήρηση συνθηκών ασφαλείας, περιλαμβανομένης της αρμοδιότητας να αναπροσαρμόζουν τις ρυθμίσεις ή να σταματούν τις εργασίες, μέχρις ότου να ληφθούν τα εκάστοτε μέτρα ασφαλείας.
γ. Οι ζώνες εργοταξίων θα πρέπει να παρακολουθούνται επισταμένως κάτω από τιςμεταβαλλόμενες συνθήκες φόρτων, φωτισμού και καιρού, ώστε να διασφαλίζεται ότι τα μέτρα ρύθμισης της κυκλοφορίας λειτουργούν αποτελεσματικά και ότι όλα τα στοιχεία της σήμανσης είναι κατάλληλα, σαφή, καθαρά και σε καλή κατάσταση.
δ. Όταν οι δραστηριότητες στις ζώνες εργοταξίων παύουν, ανεξάρτητα του λόγου ή διάρκειας, είναι πολύ σημαντικό να διατηρούνται επαρκή μέτρα ρύθμισης της κυκλοφορίας για να καθοδηγούν, προειδοποιούν και ρυθμίζουν την κυκλοφορία, διαμέσου κάθε επικίνδυνων ή ασυνήθων κυκλοφοριακών διατάξεων. Θα πρέπει να λαμβάνονται υπόψη οι πλέον αντίξοες συνθήκες που μπορεί εύλογα να αναμένεται ότι θα συμβούν, πριν από την επανέναρξη των εργασιών στα εργοτάξια.
ε. Όταν προβλέπεται, μια μελέτη ανάλυσης θα πρέπει να γίνεται για όλα τα ατυχήματα που συμβαίνουν στη ζώνη εργοταξίων. Αυτές οι ζώνες θα πρέπει να παρακολουθούνται ώστε να εντοπίζονται και αναλύονται τα κυκλοφοριακά ατυχήματα. Για παράδειγμα ίχνη φρεναρίσματος ή πρόσκρουσης σε στοιχεία της σήμανσης μπορεί να υποδεικνύουν την ανάγκη τροποποιήσεων στα μέτρα της συγκεκριμένης κυκλοφοριακής ρύθμισης.
στ. Τα ατυχήματα σε ζώνες εργοταξίων θα πρέπει να αναλύονται περιοδικά, προκειμένου από τα σχετικά συμπεράσματα να καθοδηγούνται οι Υπηρεσίες στη βελτίωση τωνλειτουργιών σε ζώνες εργοταξίων.
ζ. Όταν δε χρειάζονται για περισσότερη διάρκεια τα στοιχεία ρύθμισης της κυκλοφορίας πρέπει να αποσύρονται ή καλύπτονται.
(5) Η διατήρηση της παρόδιας ασφάλειας απαιτεί σταθερή προσοχή σε όλη τη διάρκεια παρουσίας των εργοταξίων, λόγω της πιθανής αύξησης των κινδύνων.
α. Για την υποδοχή εκτρεπόμενων και ακινητοποιούμενων οχημάτων είναι επιθυμητό να παρέχεται παράπλευρη ελεύθερη ζώνη χωρίς εμπόδια με διαμόρφωση, που θα επιτρέπει την επανάκαμψη των οχημάτων στην πορεία τους. Το πλάτος της ελεύθερης ζώνης πρέπει να είναι όσο δυνατό πρακτικά μεγαλύτερο.
β. Ο διαχωρισμός της κυκλοφορίας θα πρέπει να επιτυγχάνεται με τη χρήση οριζόντιας και κατακόρυφης σήμανσης, με εύκαμπτα και ελαφρά στοιχεία (κώνους, οριοδείκτες, κλπ.), τα οποία να υποχωρούν όταν εκτρεπόμενα οχήματα προσκρούουν σε αυτά.
γ. Οποτεδήποτε είναι πρακτικό, ο εξοπλισμός και τα υλικά κατασκευής θα πρέπει να αποθηκεύονται μακριά από το κατάστρωμα κυκλοφορίας της οδού. Όπου αυτό δεν είναι εφικτό, τέτοια εμπόδια θα πρέπει να σημαίνονται και να οριοθετείται ο ελεύθερος διάδρομος γύρω από αυτά.
(6) Τα τοποθετούμενα νέα όρια ταχύτητας κατά μήκος εργοταξίων θα πρέπει να καθορίζονται πολύ προσεκτικά, καθώς αυτά επηρεάζουν την ασφάλεια της κυκλοφορίας και των εργαζομένων στο εργοτάξιο, τη συμμόρφωση των οδηγών και την αξιοπιστία των πινακίδων με τα όρια ταχύτητας εν γένει. Λαμβάνοντας υπόψη το διαθέσιμο προσωπικό αστυνομίας για την επιτήρηση οδικών έργων είναι μη ρεαλιστικό να υποθέτουμε ότι θα είναι δυνατό να επιβάλλεται η συμμόρφωση με τα αναρτημένα σε πινακίδες όρια ταχύτητας, εφόσον αυτά κρίνονται από τους οδηγούς ως μη λογικά ή μη αναγκαία. Οι οδηγοί ανταποκρίνονται καλύτερα στη θετική πληροφόρηση για τις συνθήκες οδήγησης, ενώ δεν ανταποκρίνονται στα μη ρεαλιστικά μέτρα ρύθμισης της κυκλοφορίας.
Κάθε μη ρεαλιστική μείωση του ορίου ταχύτητας κατά μήκος εργοταξίων θα έχει ως αποτέλεσμα υψηλές σχετικές (μεγάλες διαφορές μεταξύ των οχημάτων) ταχύτητες, που αντίστοιχα δημιουργούν μη ασφαλείς συνθήκες οδήγησης. Έχει αποδειχθεί διεθνώς ότι τα ατυχήματα είναι λιγότερα όταν τα όρια ταχύτητας συμμορφώνονται με την ταχύτητα λειτουργίας της οδού (περίπου με την V₈₅).
Λαμβάνοντας υπόψη τους παράγοντες, που επηρεάζονται από τα όρια ταχύτητας, θα πρέπει να εφαρμόζονται τα ακόλουθα.
α. Η ρύθμιση της κυκλοφορίας σε ζώνες εργοταξίων θα πρέπει να διασφαλίζει ικανοποιητική διακίνηση με ασφάλεια διαμέσου αυτών των ζωνών και να παρέχει συνθήκεςμε συνέπεια ως προς τις επικρατούσες λειτουργικές ταχύτητες (V85) αλλά και τις εύλογες προσδοκίες των οδηγών.
β. Όπου είναι αναγκαίο να μειώνονται τα όρια ταχυτήτων για τη βελτίωση της ασφάλειας, αυτά θα πρέπει να βασίζονται σε επαρκή μελέτη/κρίση η οποία θα πρέπει να εγκρίνεται από την Υπηρεσία. Τα μειωμένα όρια θα πρέπει συνήθως να είναι μικρότερα κατά 10  ή το πολύ 20 km/h από τα μόνιμα αναρτημένα όρια ταχύτητας της οδού. Για την ανάγκη μεγαλύτερης μείωσης αυτή θα πρέπει να κλιμακώνεται ανά 20 km/h σταδιακά πριν από το επιβαλλόμενο κατώτερο όριο ταχύτητας.
γ. Μειωμένα όρια ταχυτήτων πρέπει να αναρτώνται μόνο όταν πραγματικά συντρέχουν συνθήκες που απαιτούν αυτή τη μείωση. Είναι ουσιαστικό να καλύπτονται ή απομακρύνονται οι πινακίδες με μειωμένα όρια ταχύτητας, όταν στην πραγματικότητα δεν εκτελούνται εργασίες και οι επικρατούσες συνθήκες δεν απαιτούν μειωμένα όρια.
δ. Πρέπει να λαμβάνεται υπόψη ότι οι οδηγοί θα μειώνουν την ταχύτητα τους μόνο όταν αντιλαμβάνονται την ανάγκη να το κάνουν.
ε. Σε τοπικά σημεία, όπως είναι οι θέσεις με κλειστές καμπύλες της χάραξης, ή θέσεις βραχέων τμημάτων με περιορισμένο πλάτος λωρίδων κλπ., θα πρέπει να χρησιμοποιούνται πινακίδες ορίου ταχύτητας.
στ. Οι πινακίδες με όρια ταχύτητας πρέπει να τοποθετούνται σύμφωνα με τα υποδείγματα εργοταξιακής σήμανσης των ΟΜΟΕ-ΣΕΕΟ.

(Βλέπε pdf)
